Распределители серной кислоты

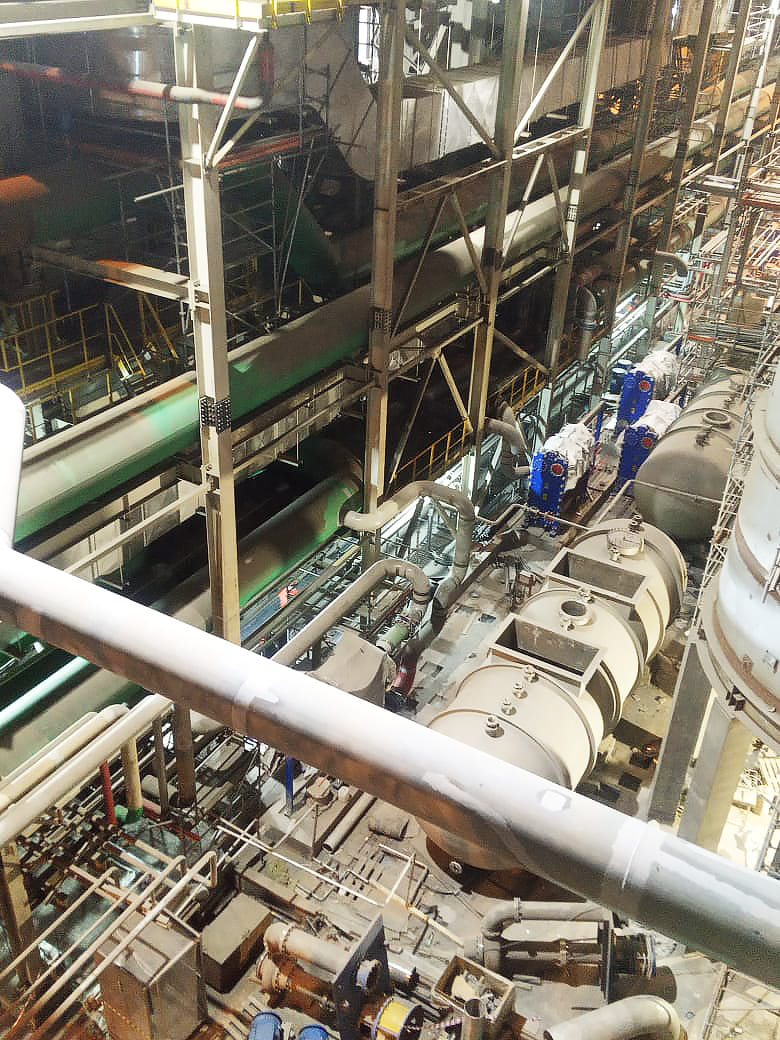

Для серного проекта Норильского Никеля
Характеристики проекта:
- Общий вес изделий 37 тонн
- Материал — нержавеющая сталь AISI 316l и AISI 904l
- Горизонтальные трубы 100 процентов из листового металла

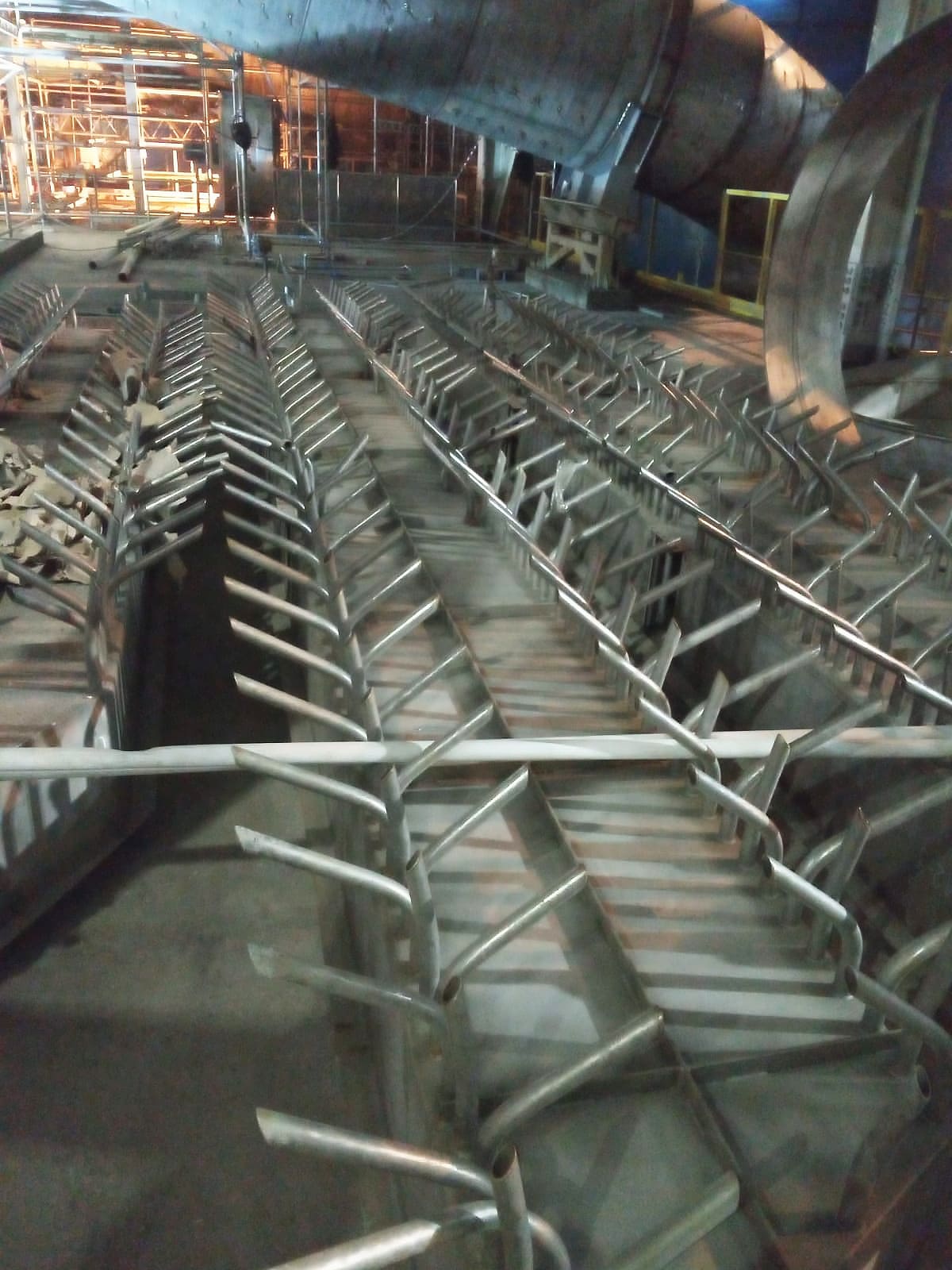

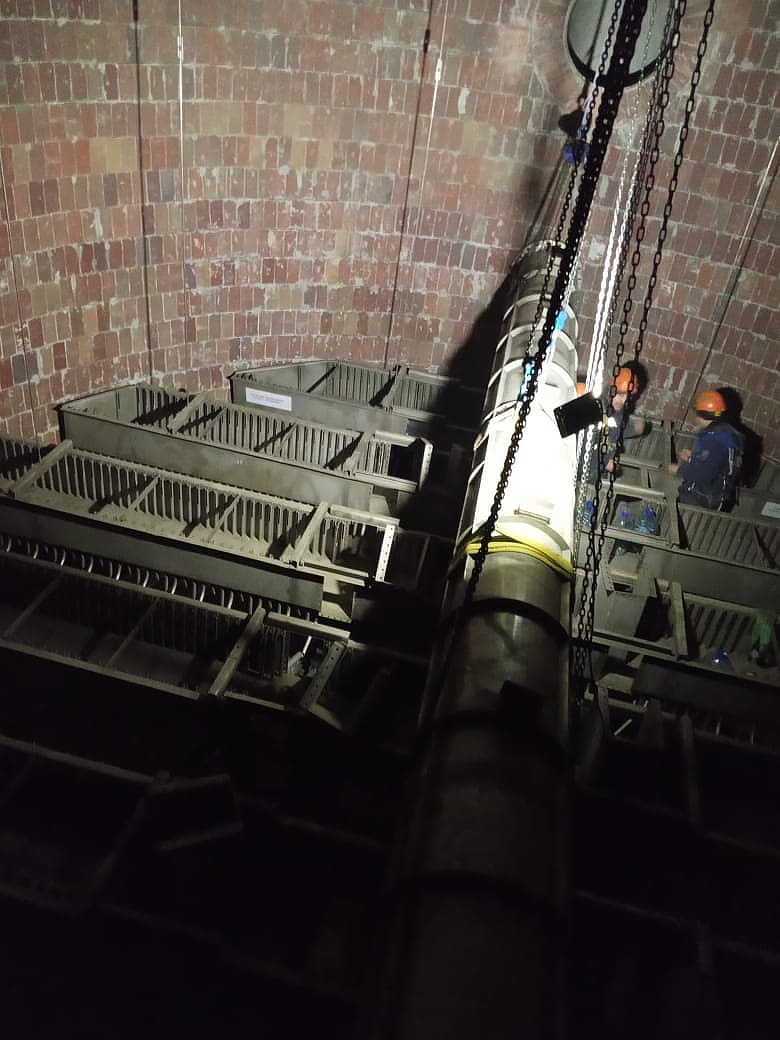

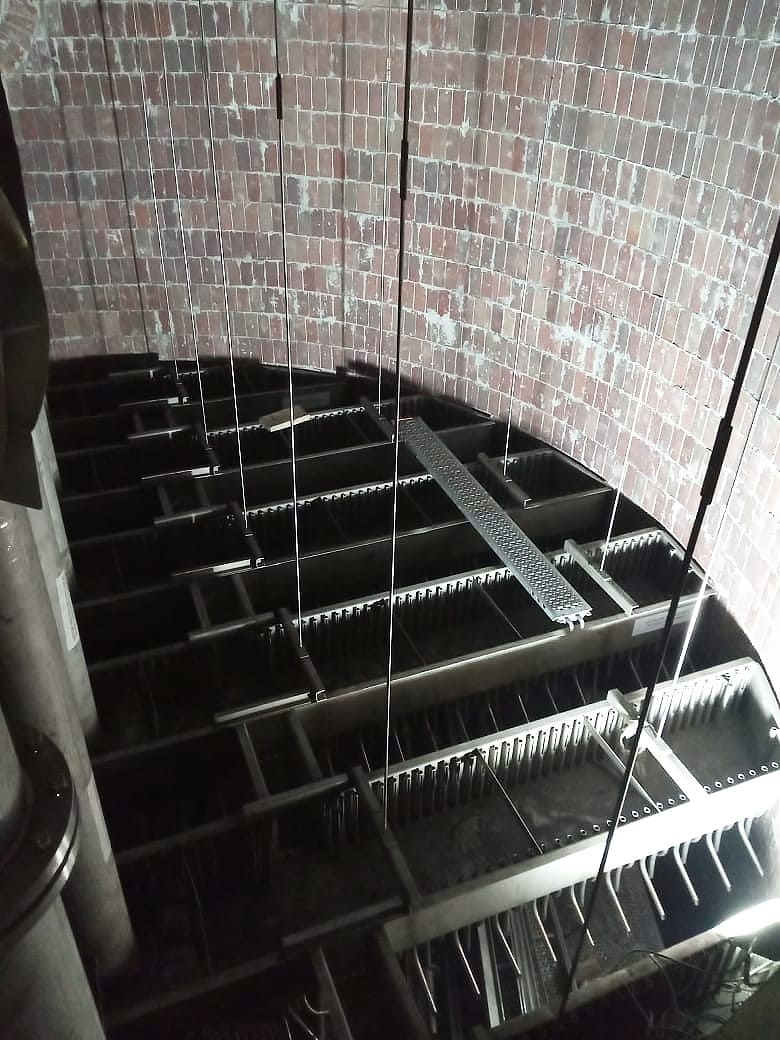

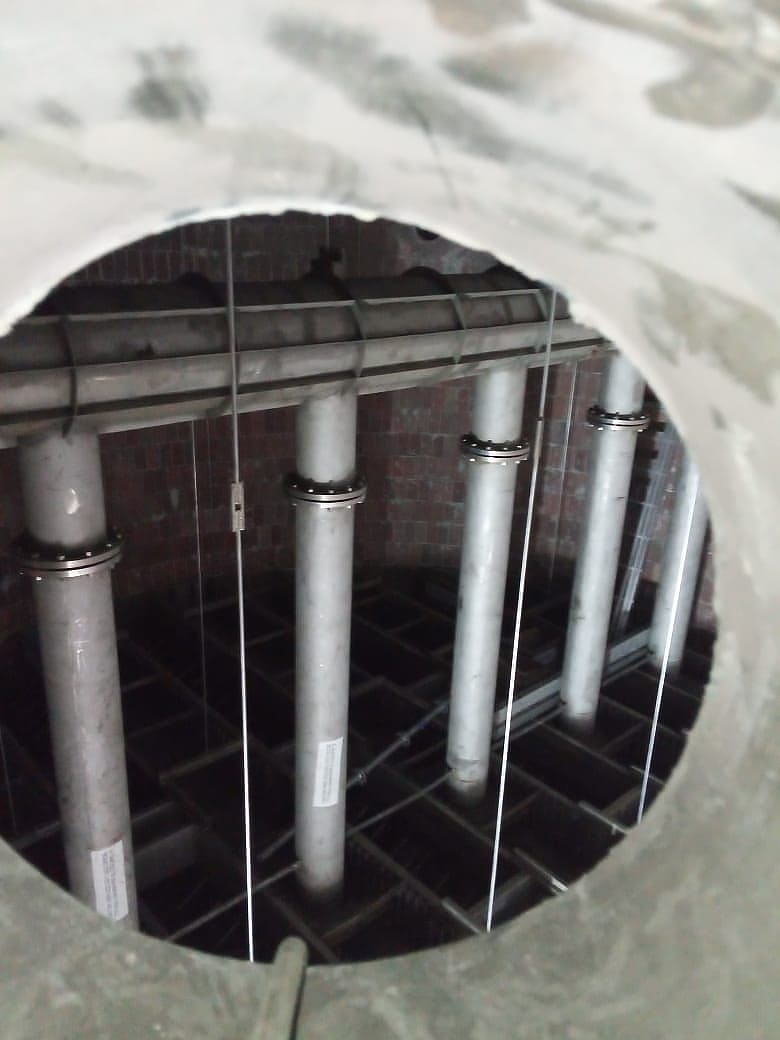

Система желобов и трубок, заточенная на равномерное распределение жидкости по сечению химического аппарата. Душ исполинских размеров. Техническое задание было в виде эскизов сборок.
Схема работы
Этап 1 Проектирование

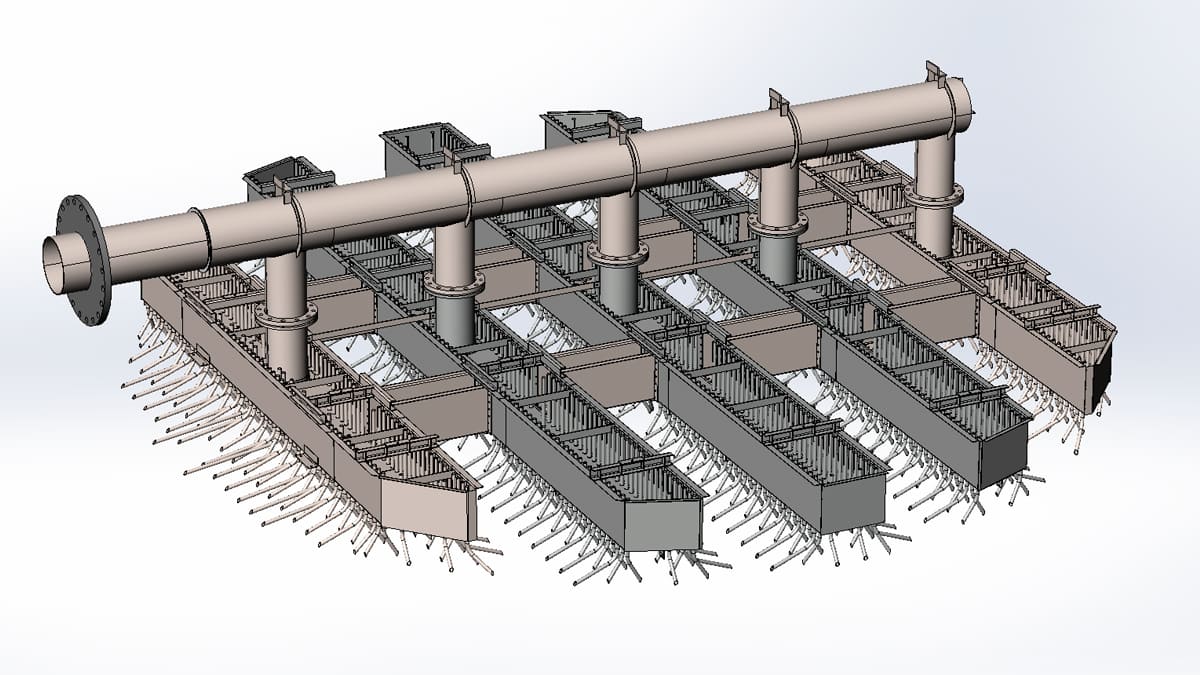

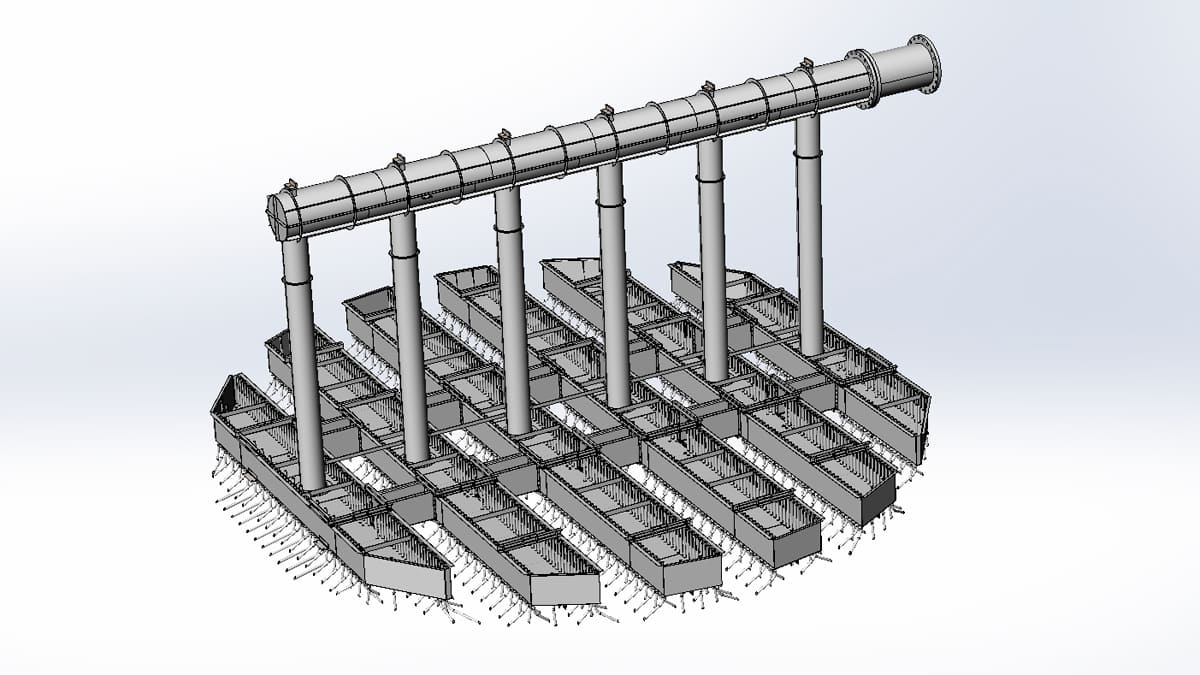

- Проектирование и создание 3D модели изделия

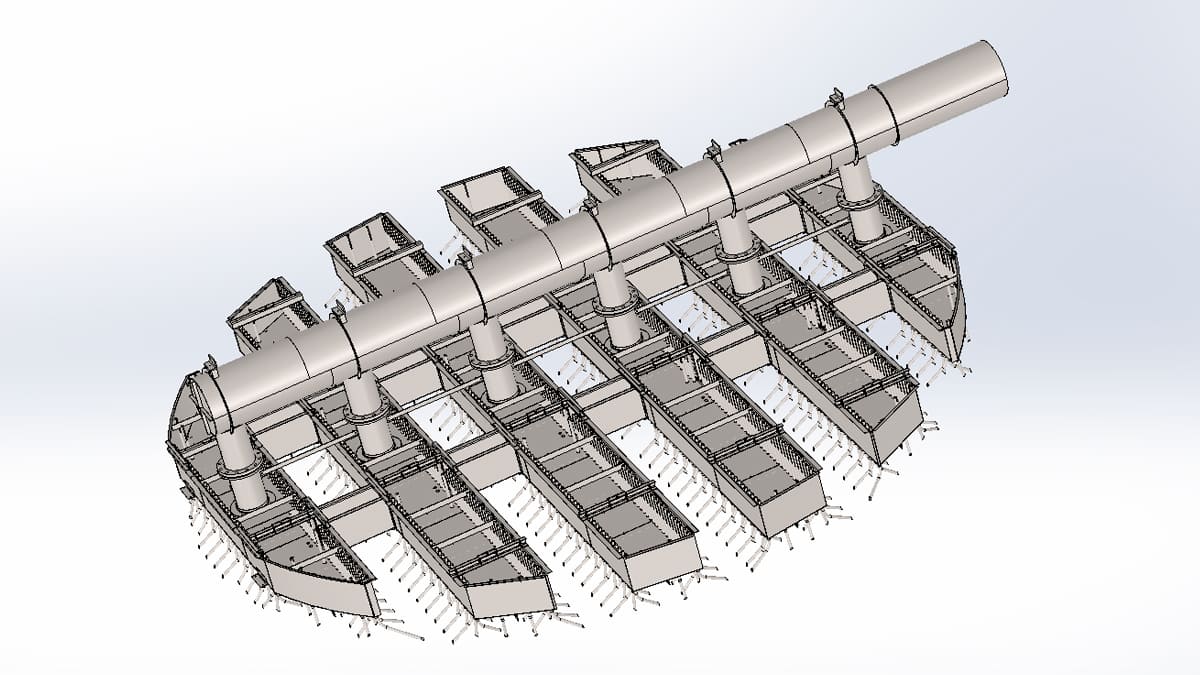

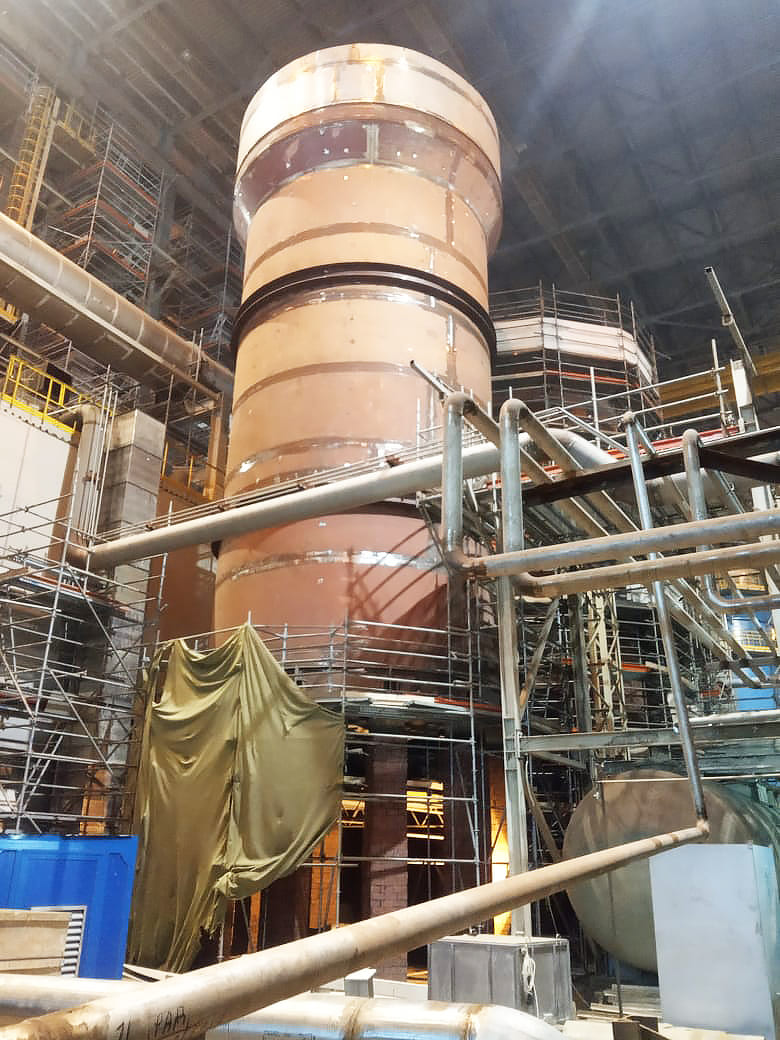

Абсорбер промежуточный
Абсорбер конечный

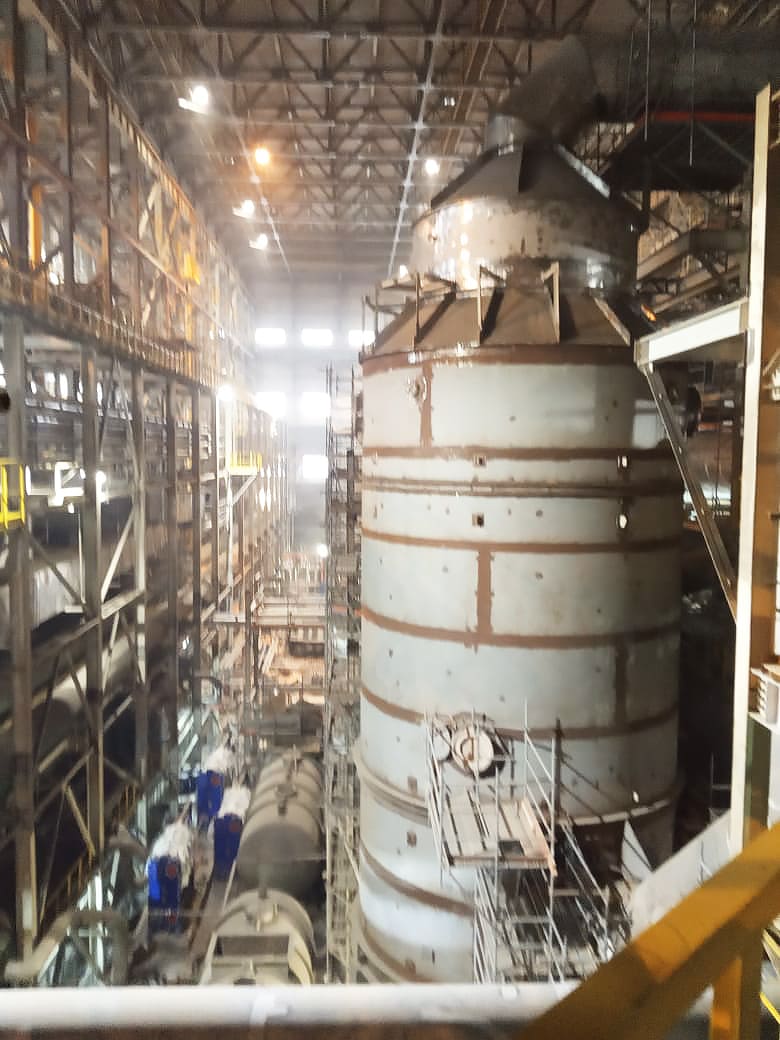

Башня сушильная

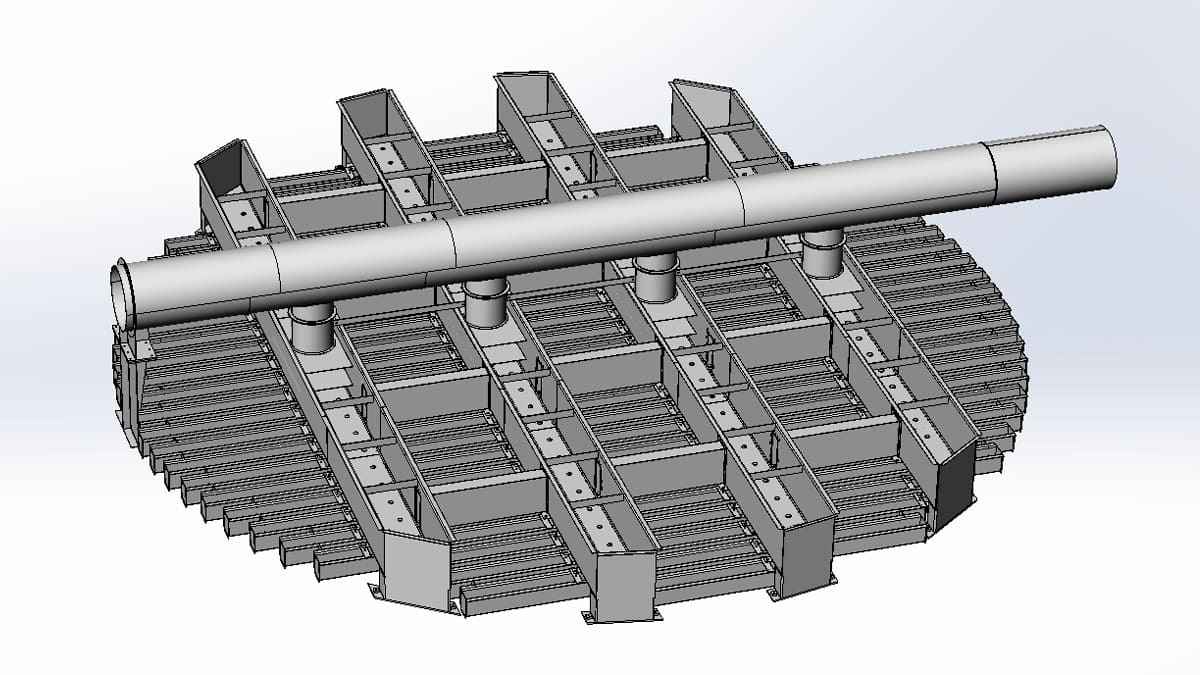

Башня охлаждения

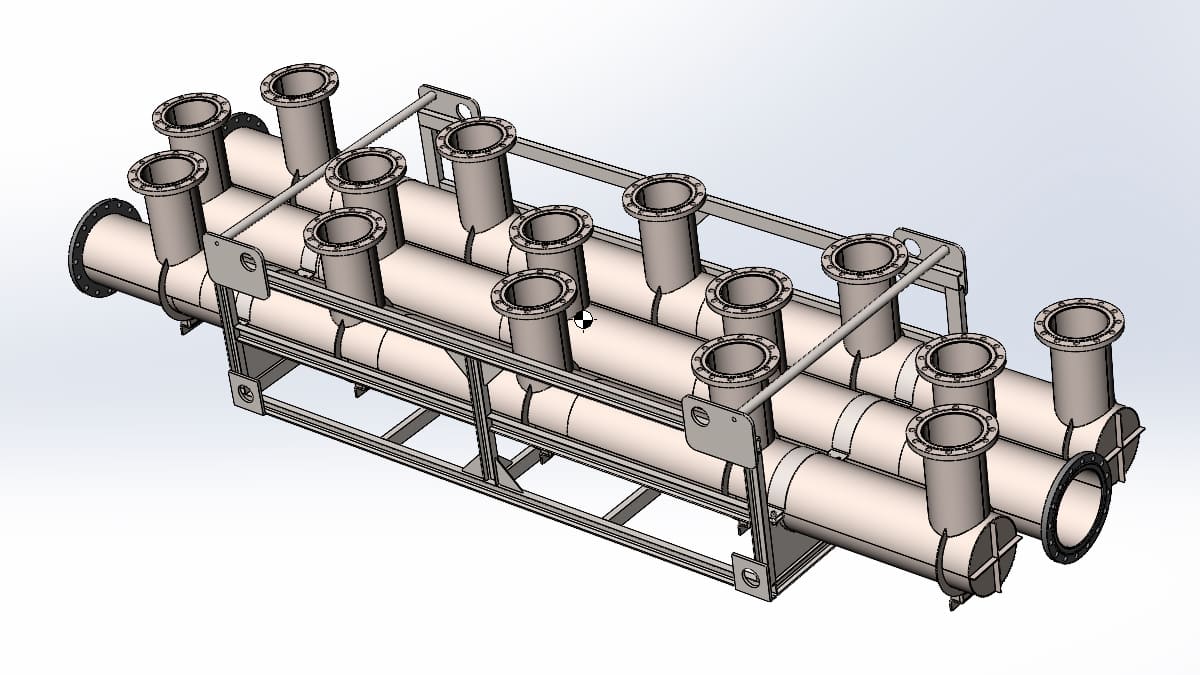

- Проектирование и создание 3D модели изделия в транспортном положении
Пожалуй, наиболее сложный процесс.

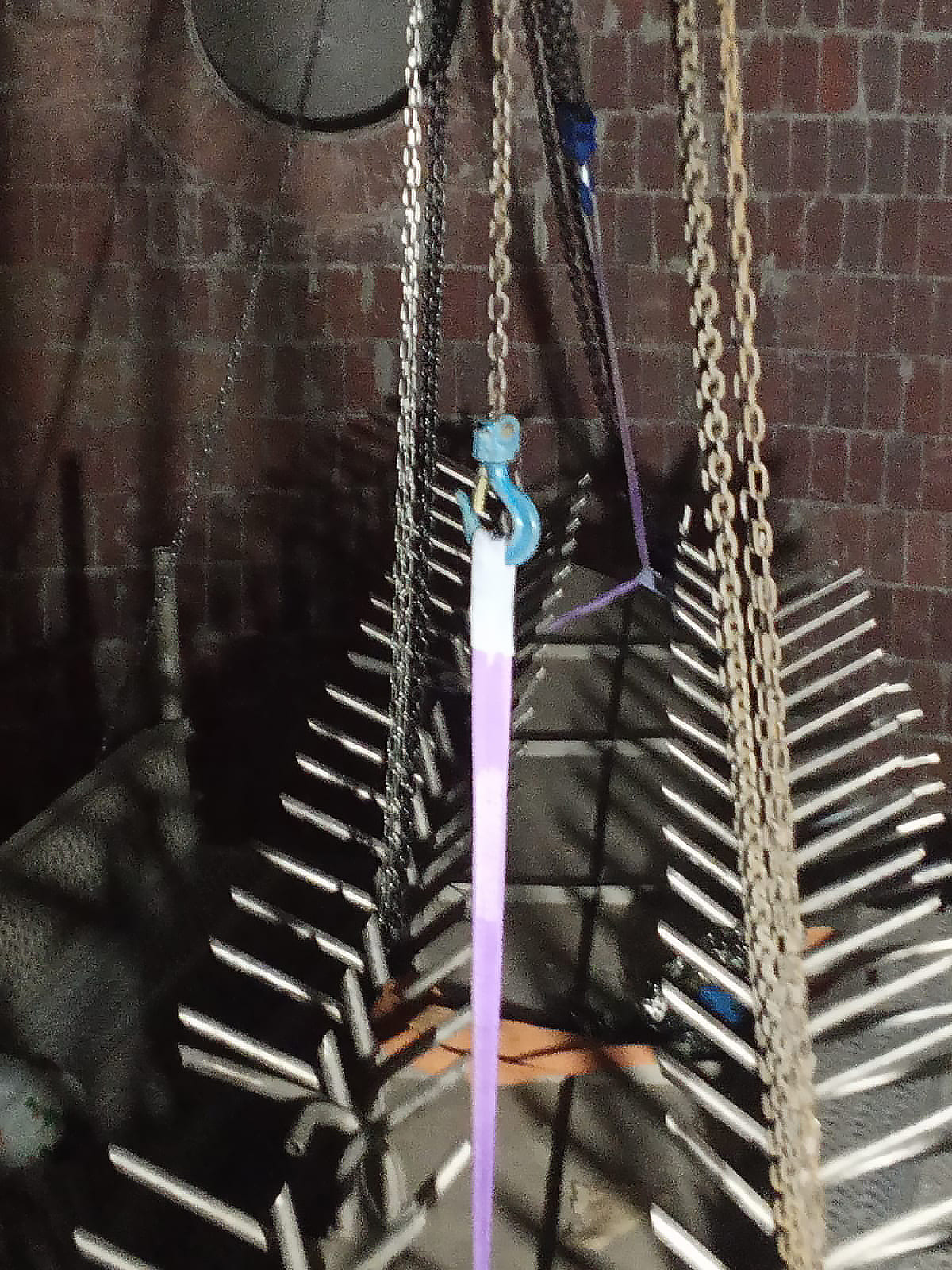

Желоба представляют собой “ёжиков” без малейшего намёка на удобные точки крепления.

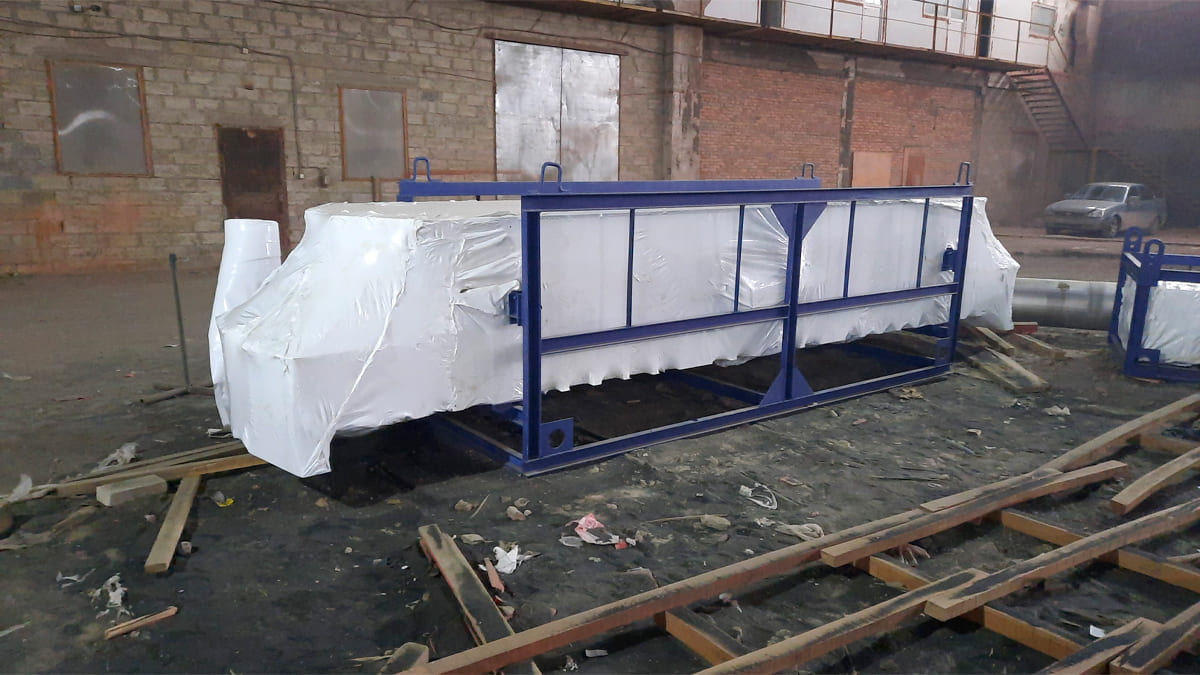

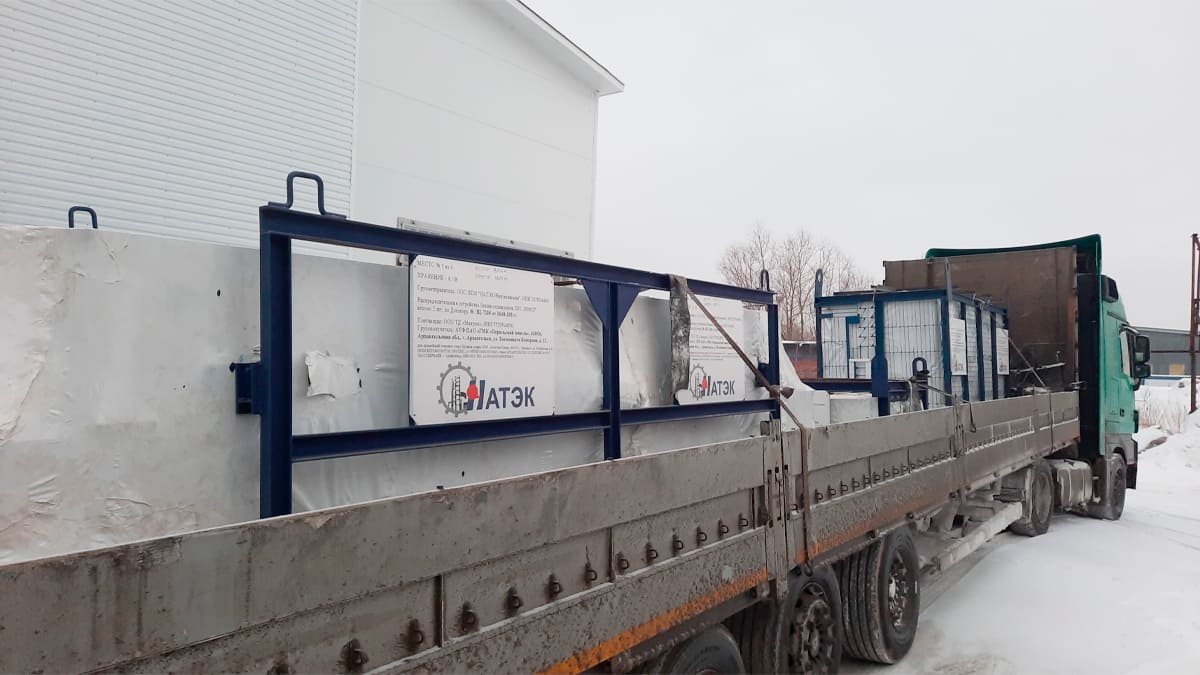

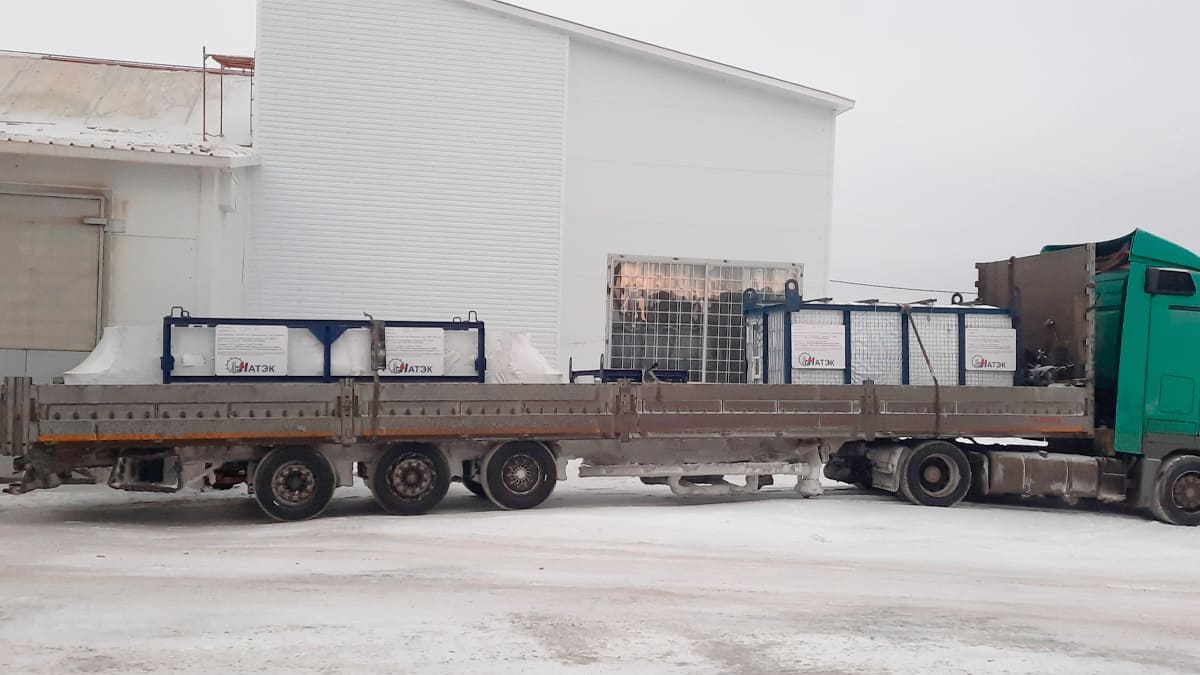

По требованию заказчика, груз должен быть упакован в термоусадочную плёнку. Кроме того, упаковка должна обеспечить сохранность деталей при перевозке морским и автомобильным транспортом.

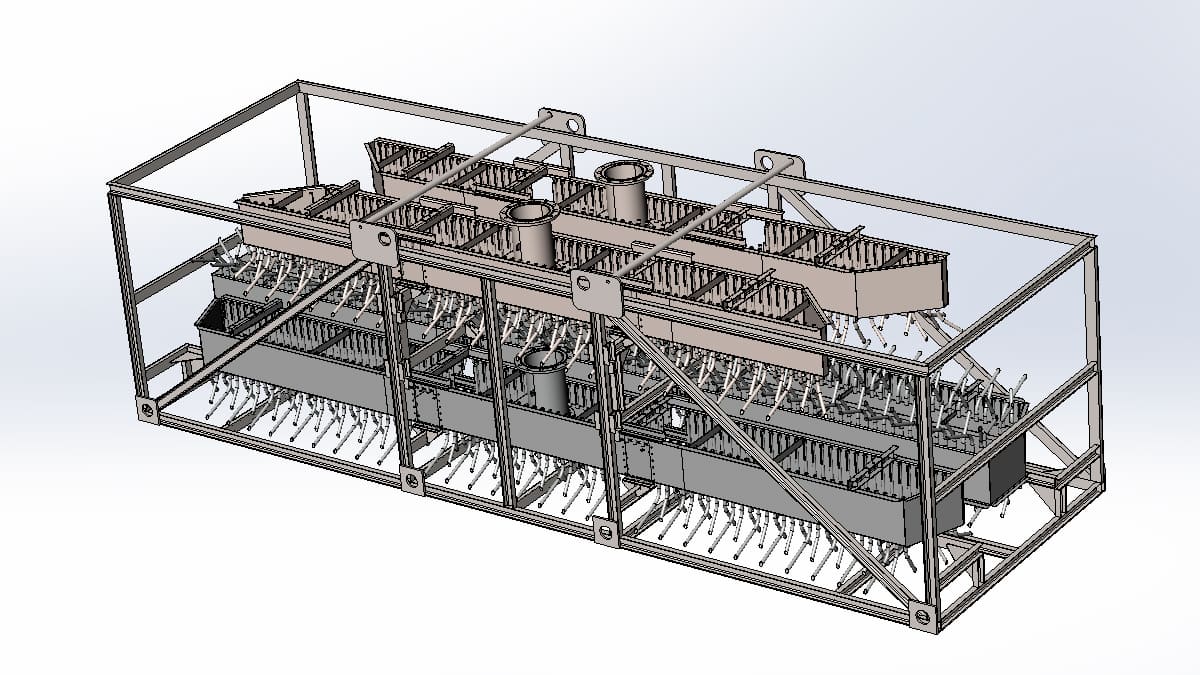

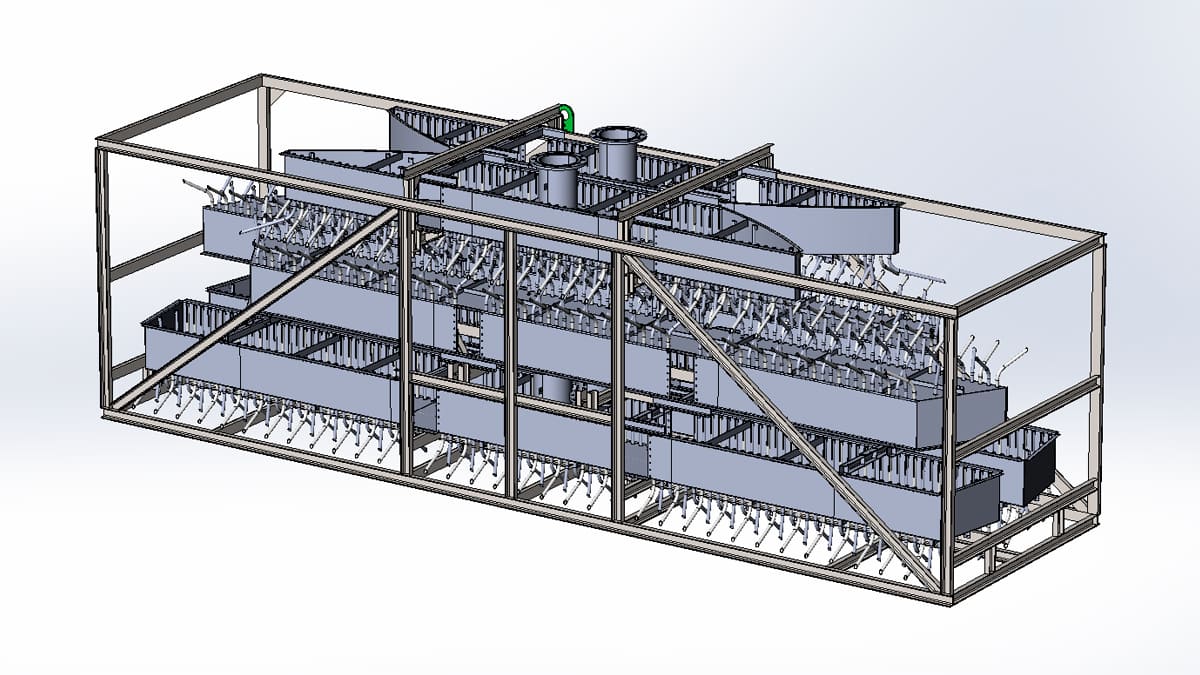

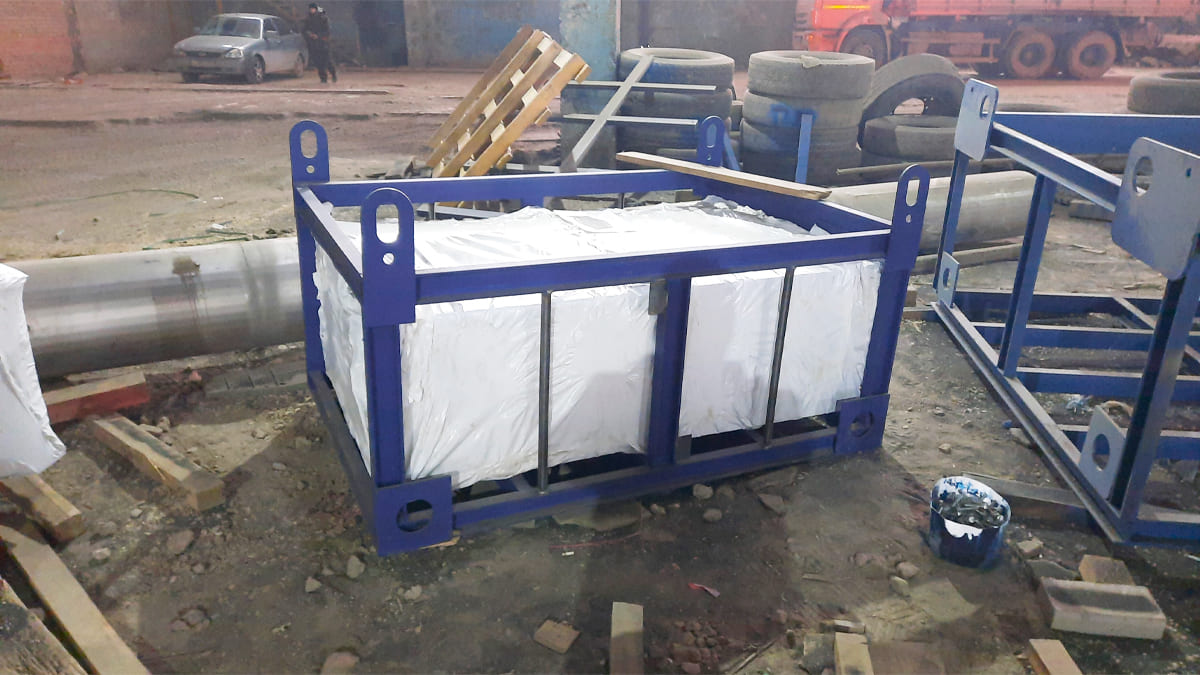

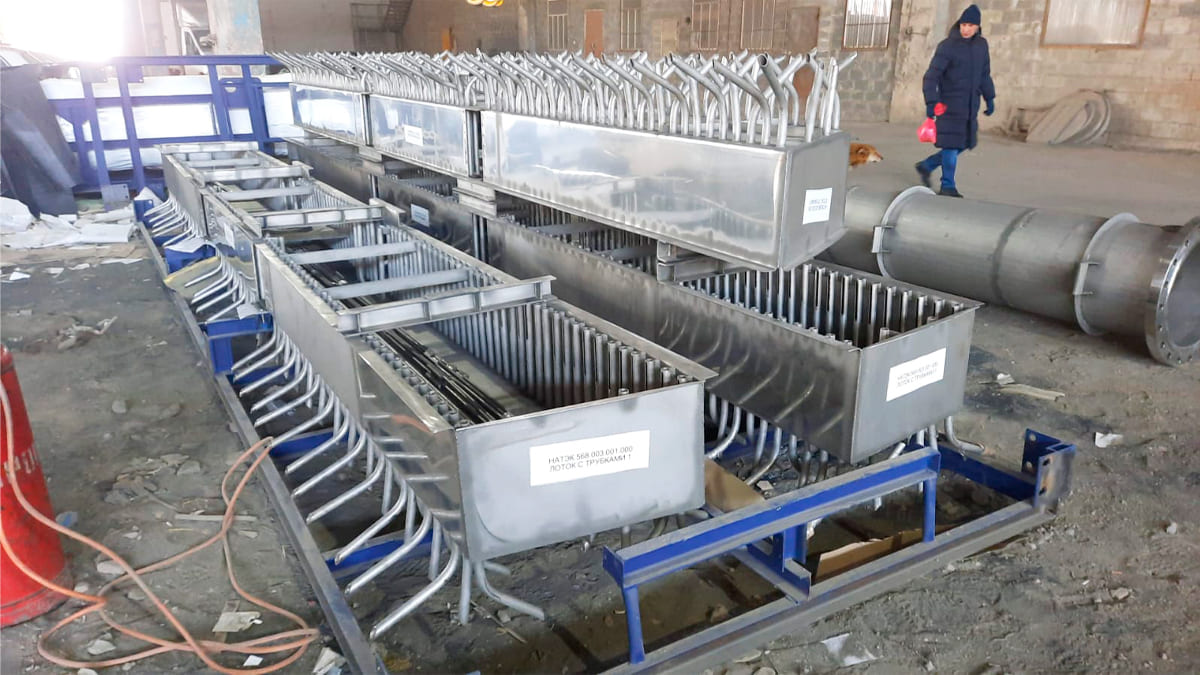

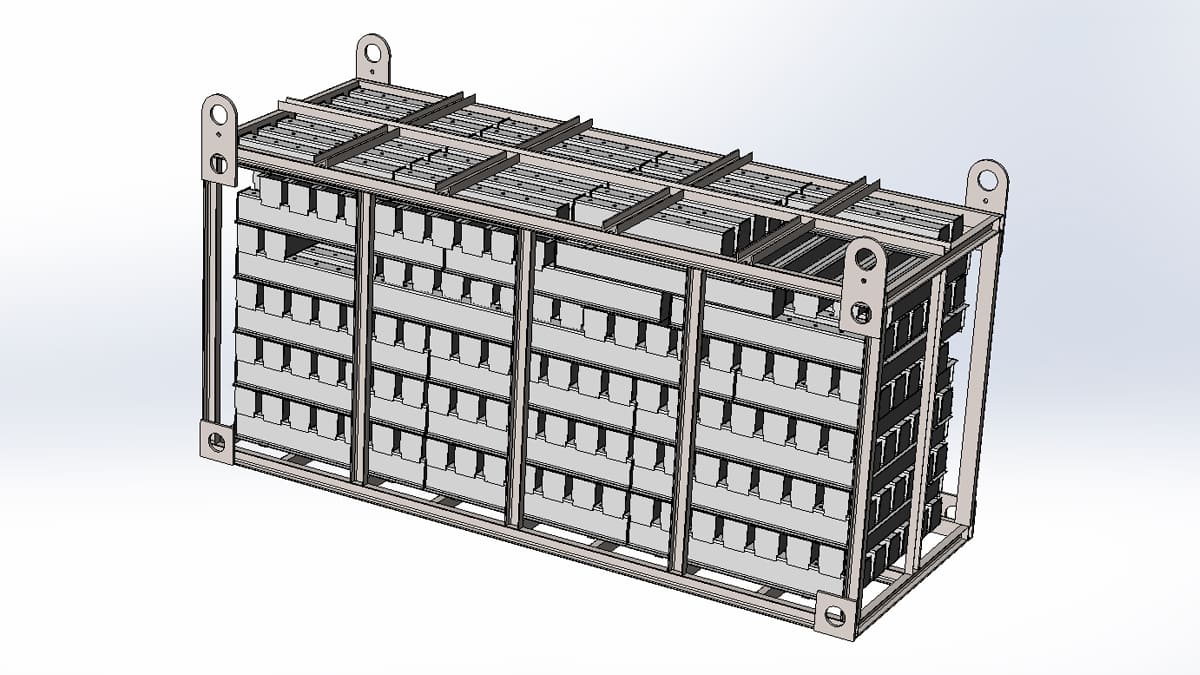

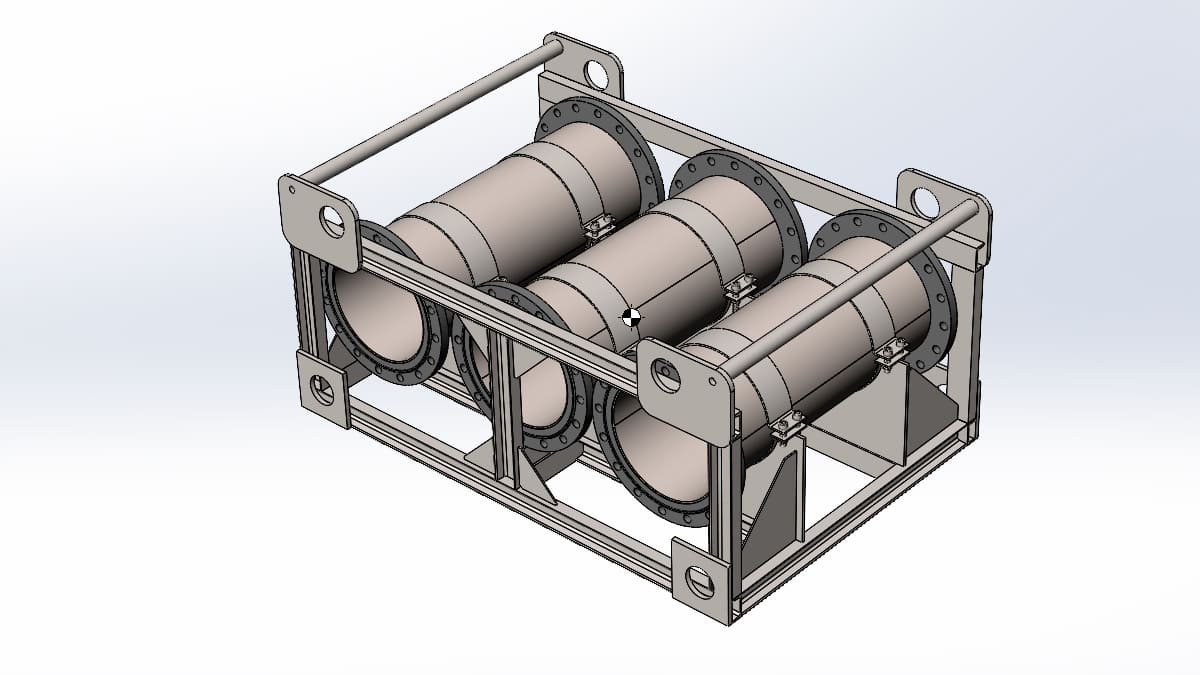

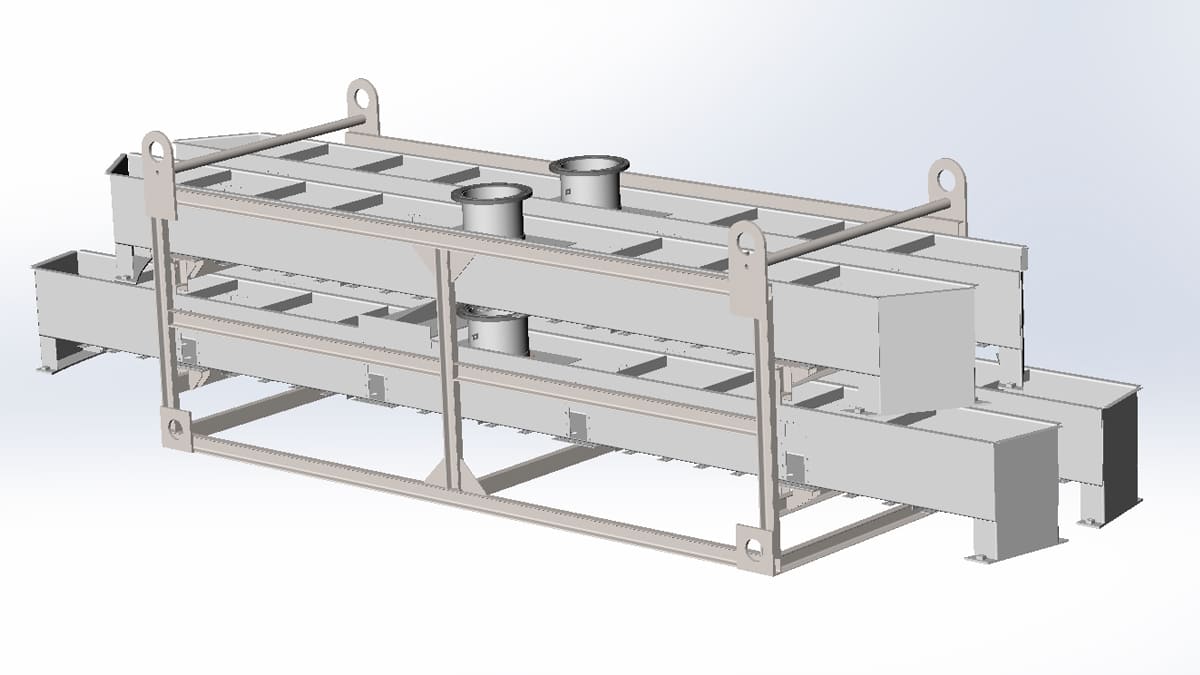

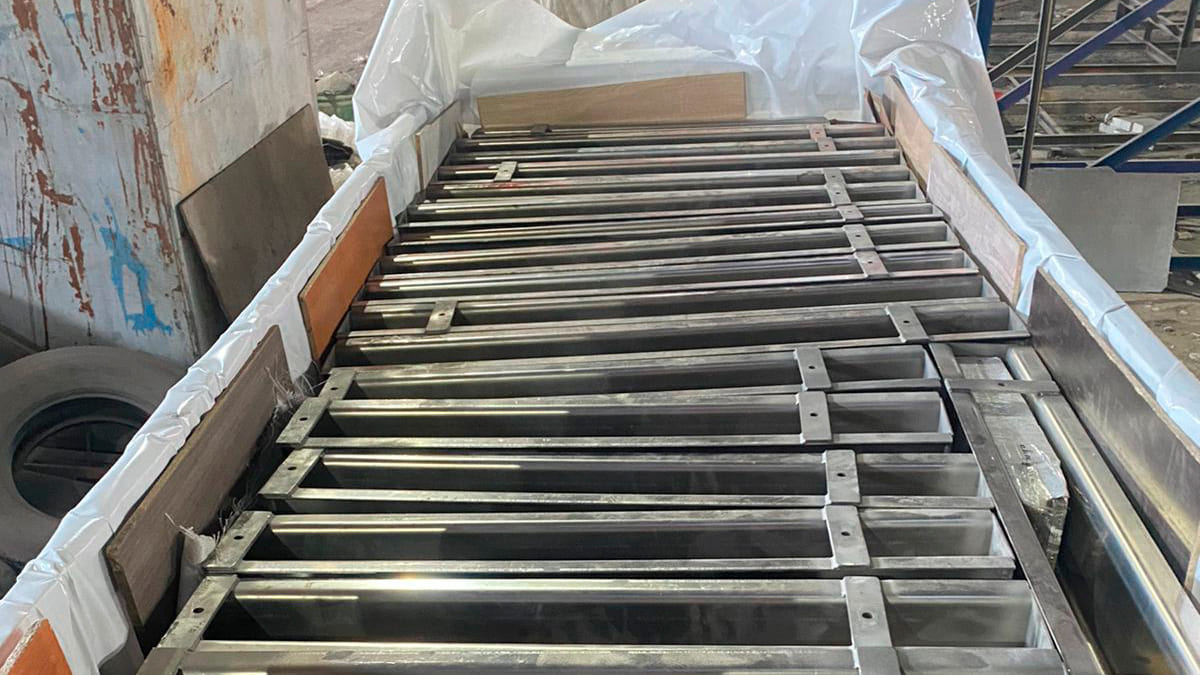

Спроектировали специальные сборно — разборные контейнеры. Сначала на поддон, через фасонные кронштейны, устанавливаем желоба. Затем оборачиваем плёнкой. Запаиваем, усаживаем плёнку.
В финале прикручиваем боковые и торцевые стенки, а также распорки под грузовые пели.

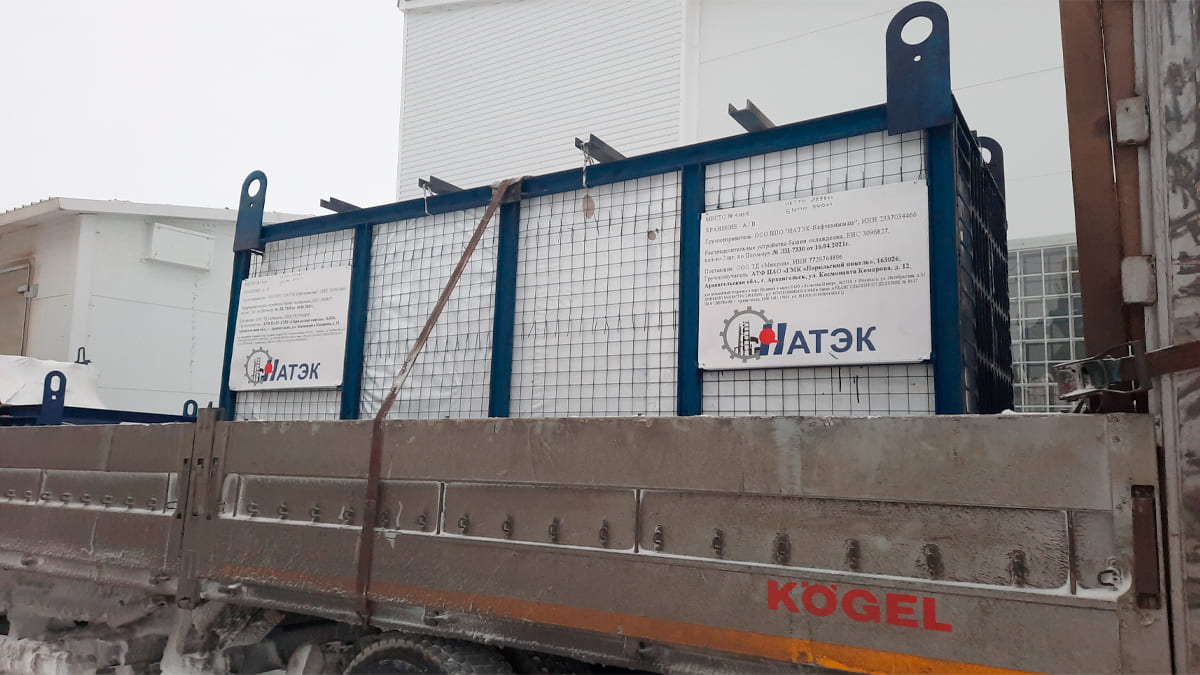

На боковых стенках приварены пластины для фиксации груза на транспорте.

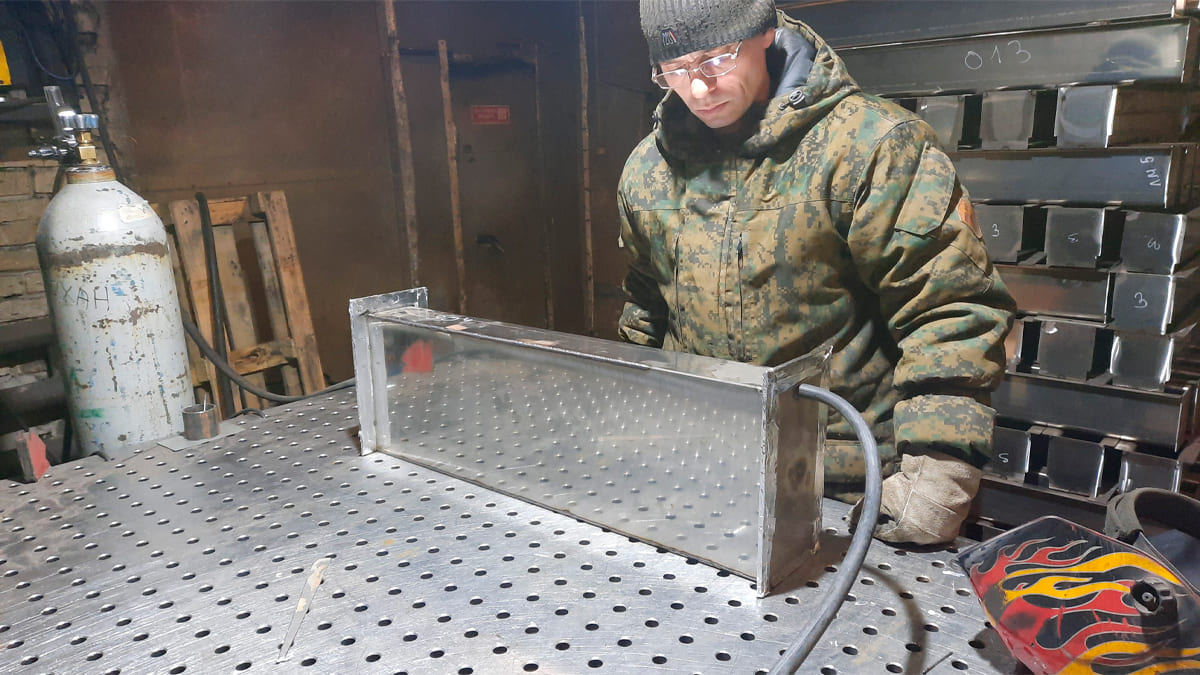

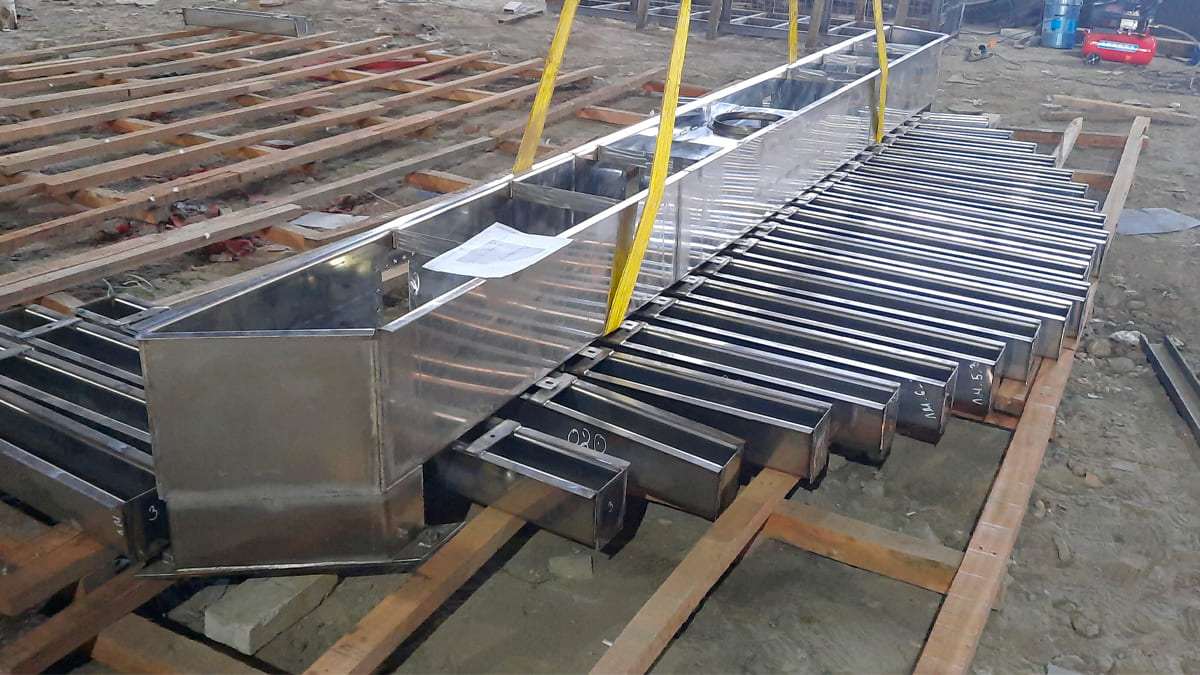

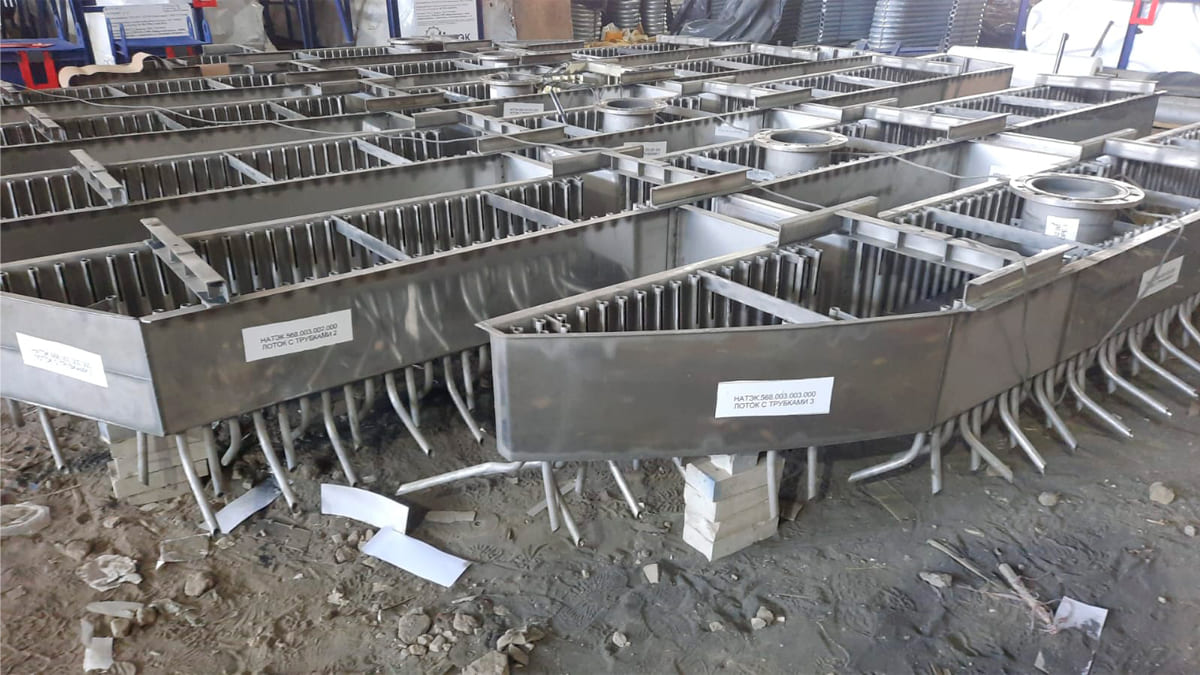

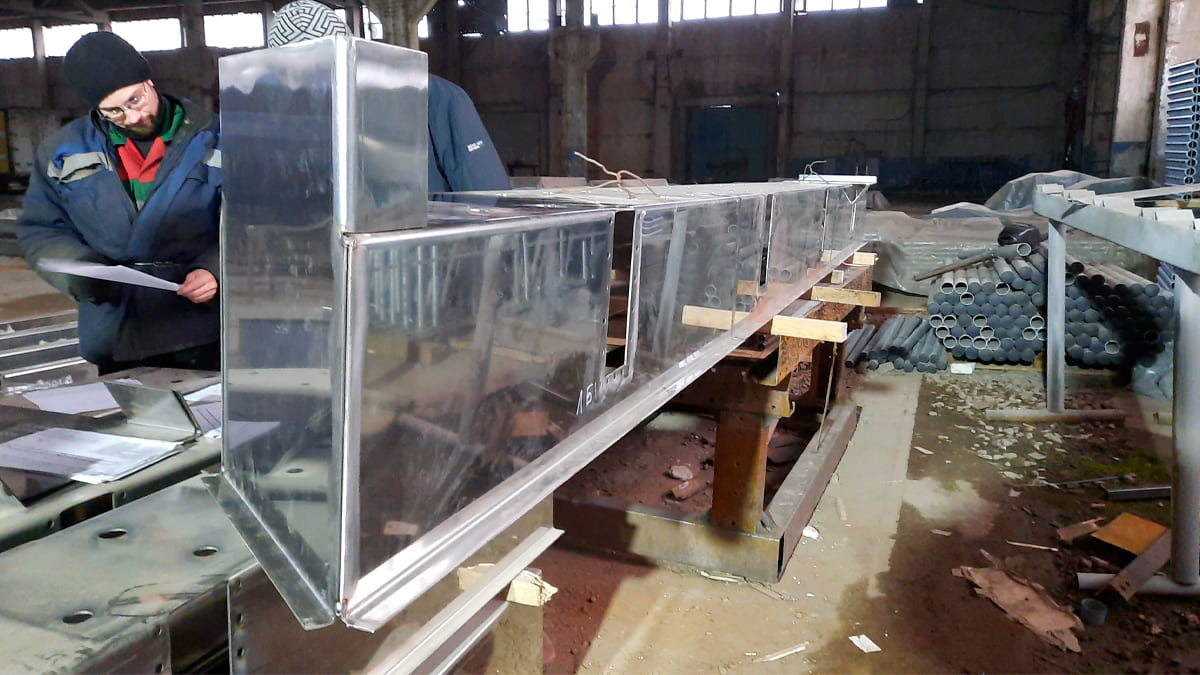

Этап 2 - Изготовление изделия

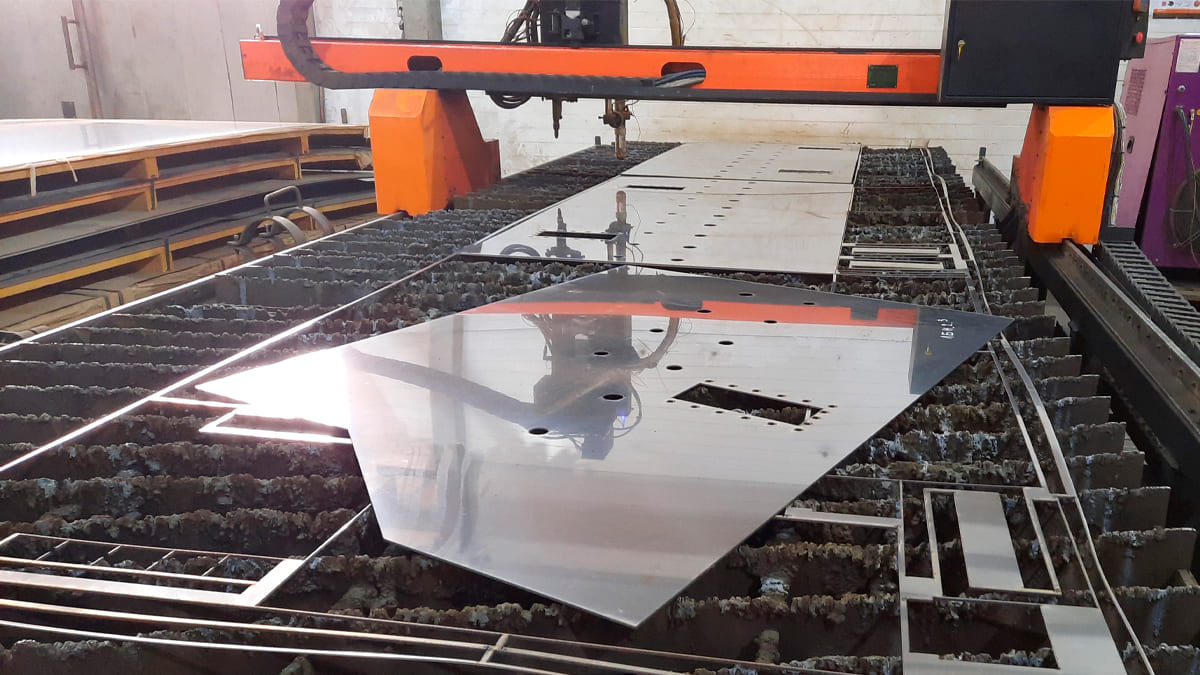

- Раскрой материала
- Маркировка элементов (номер элемента, обозначение чертежа, марка материала, )
- Обработка (подготовка) кромок

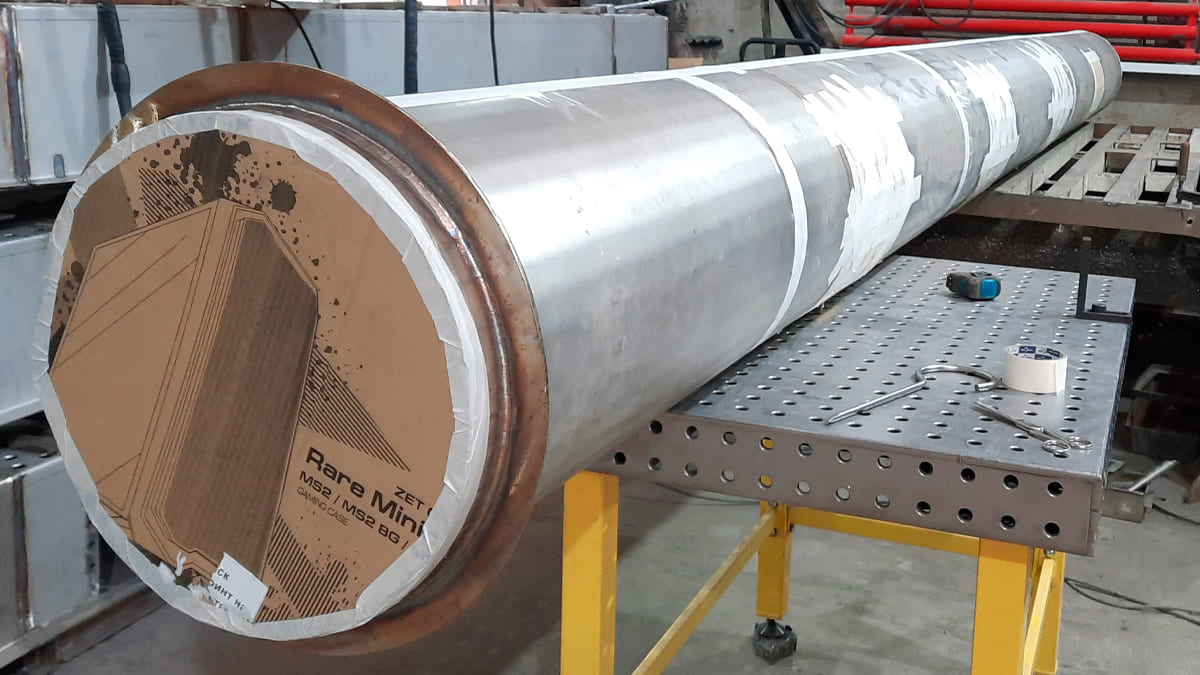

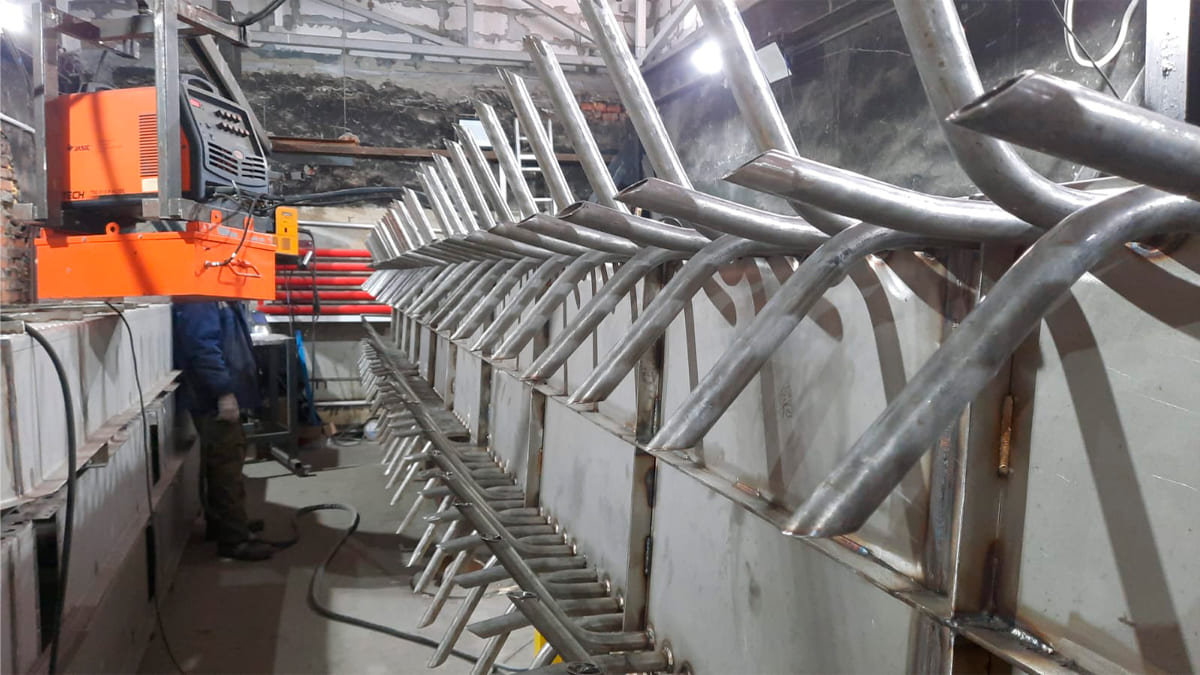

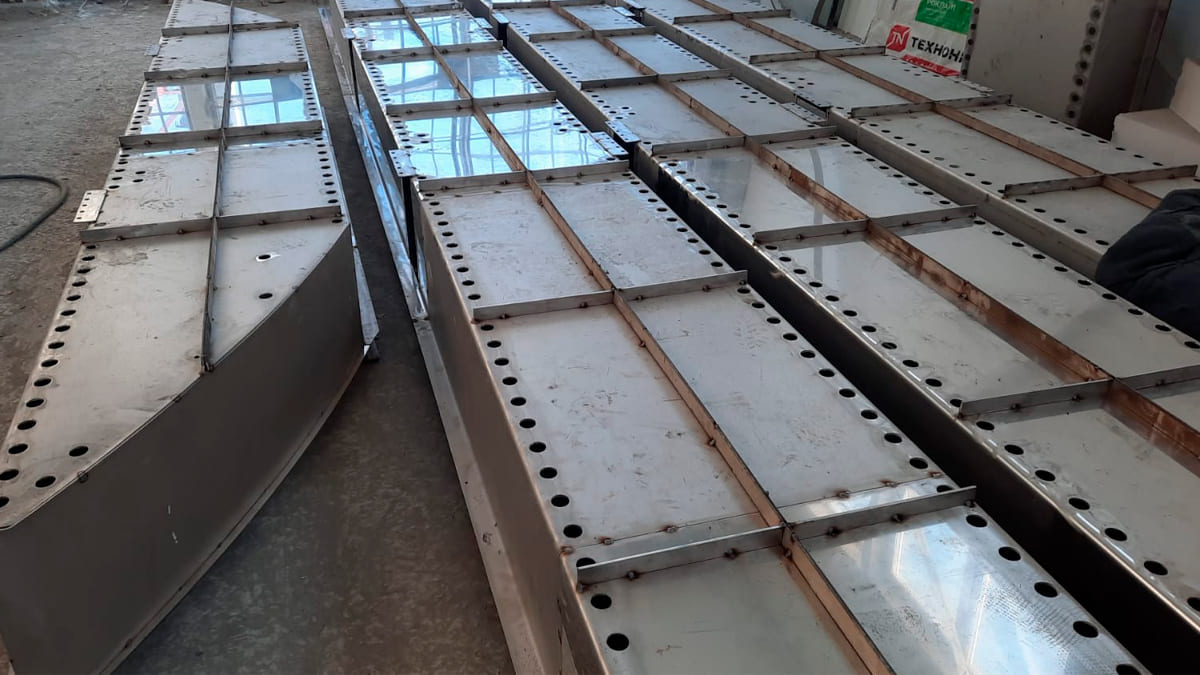

- Формовка элементов (лотков, обечаек, трубок)

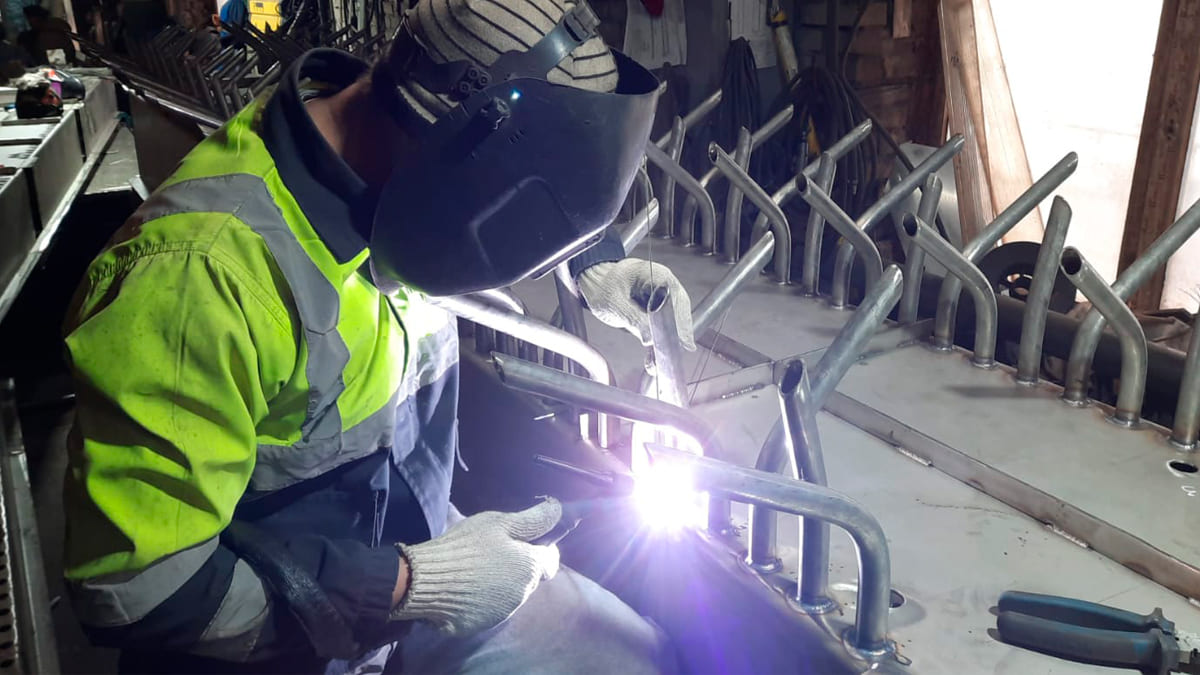

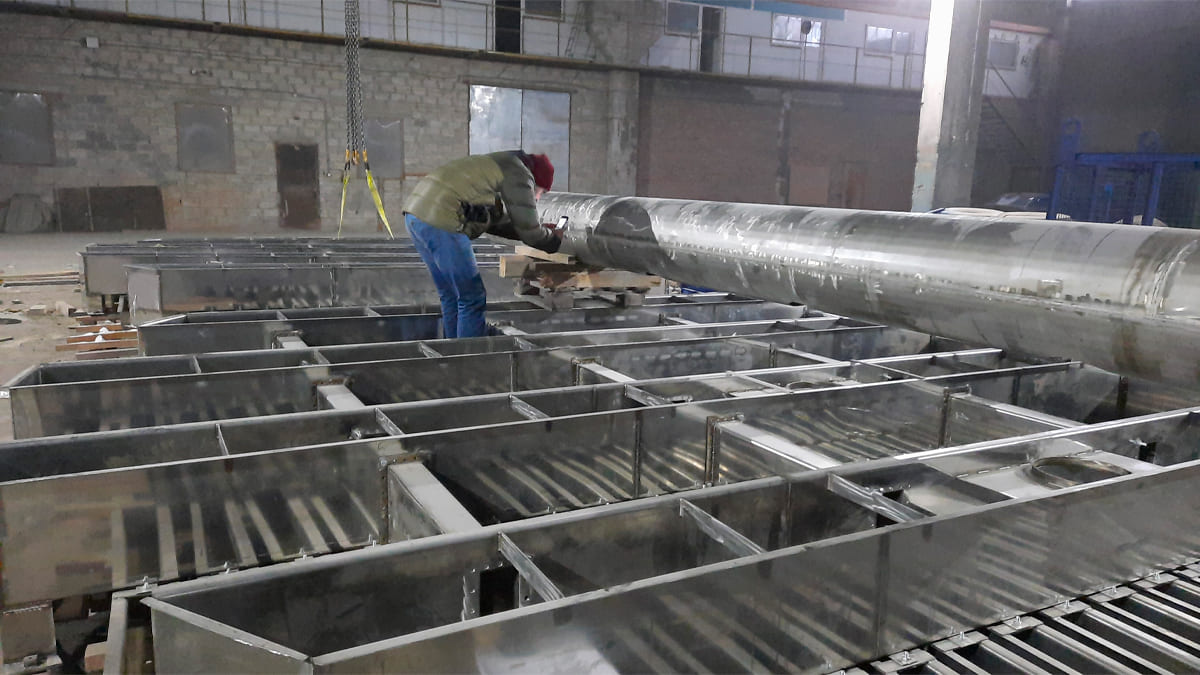

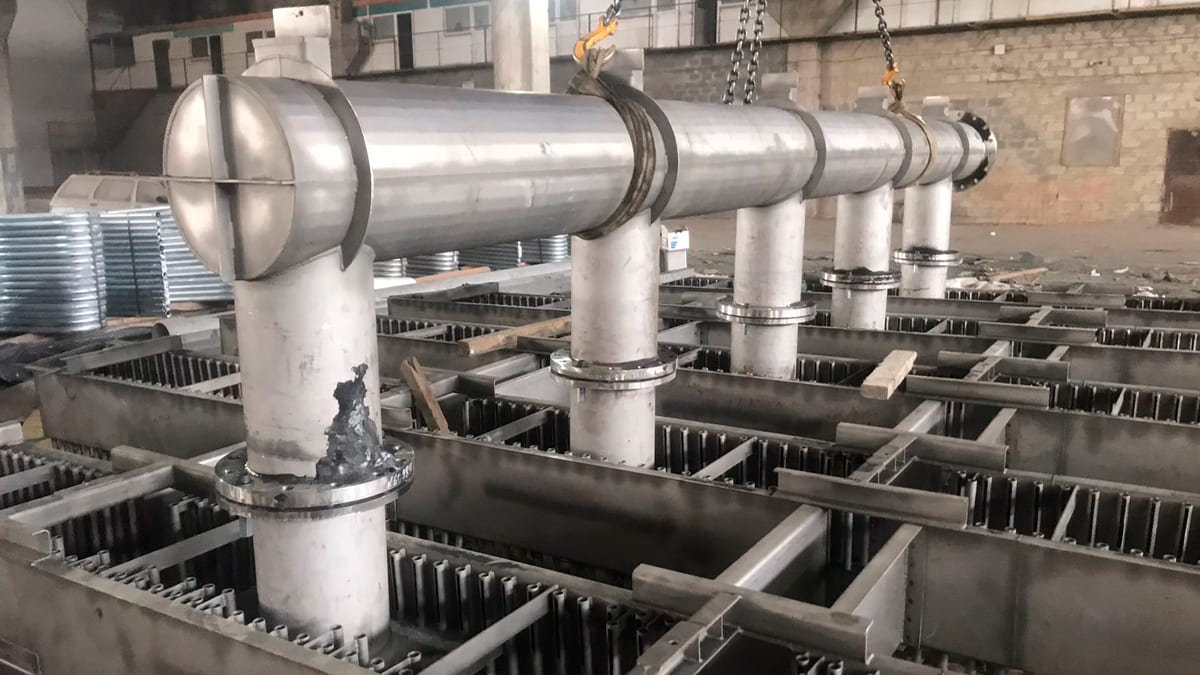

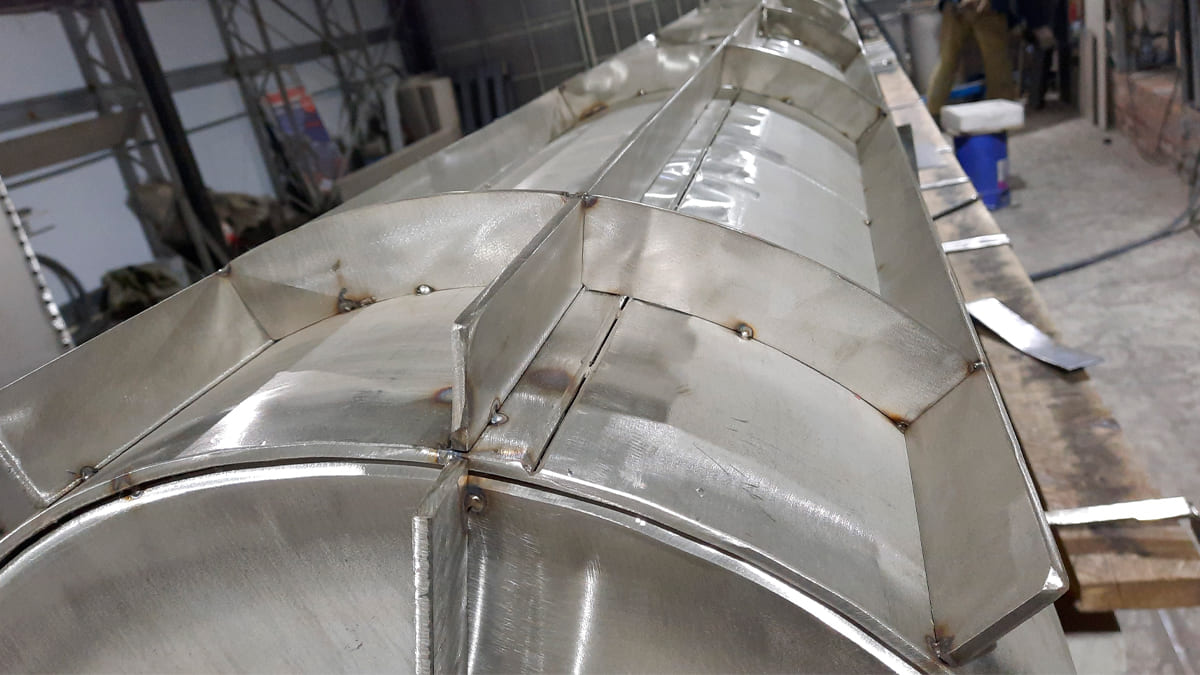

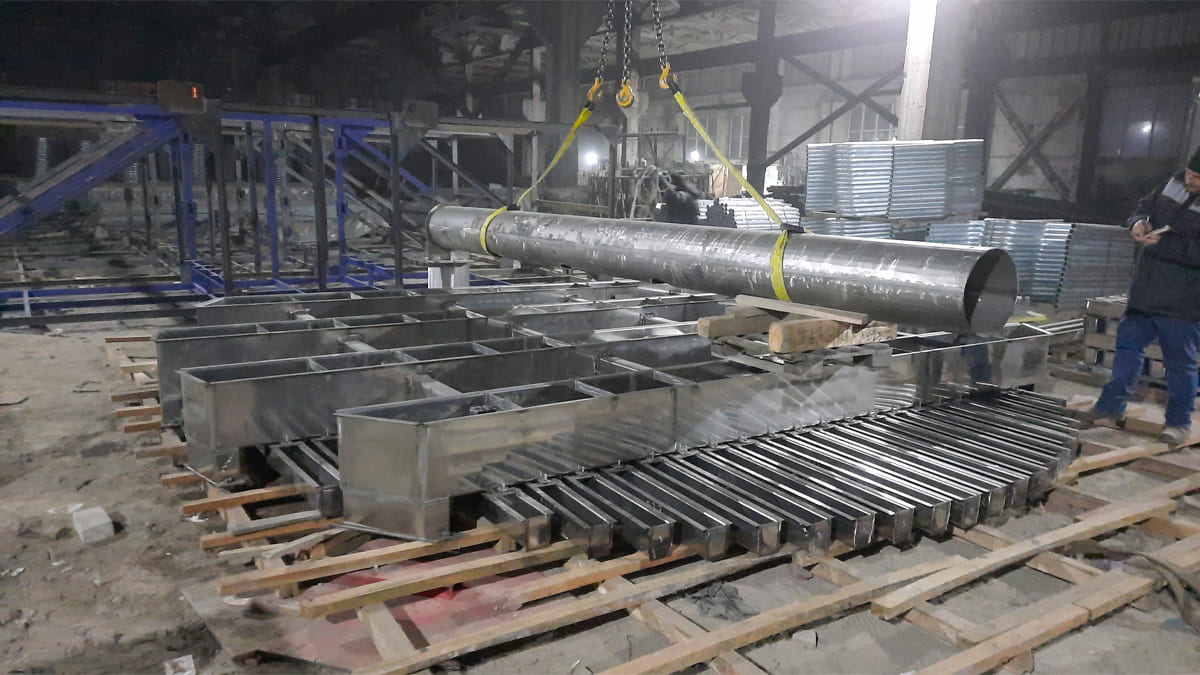

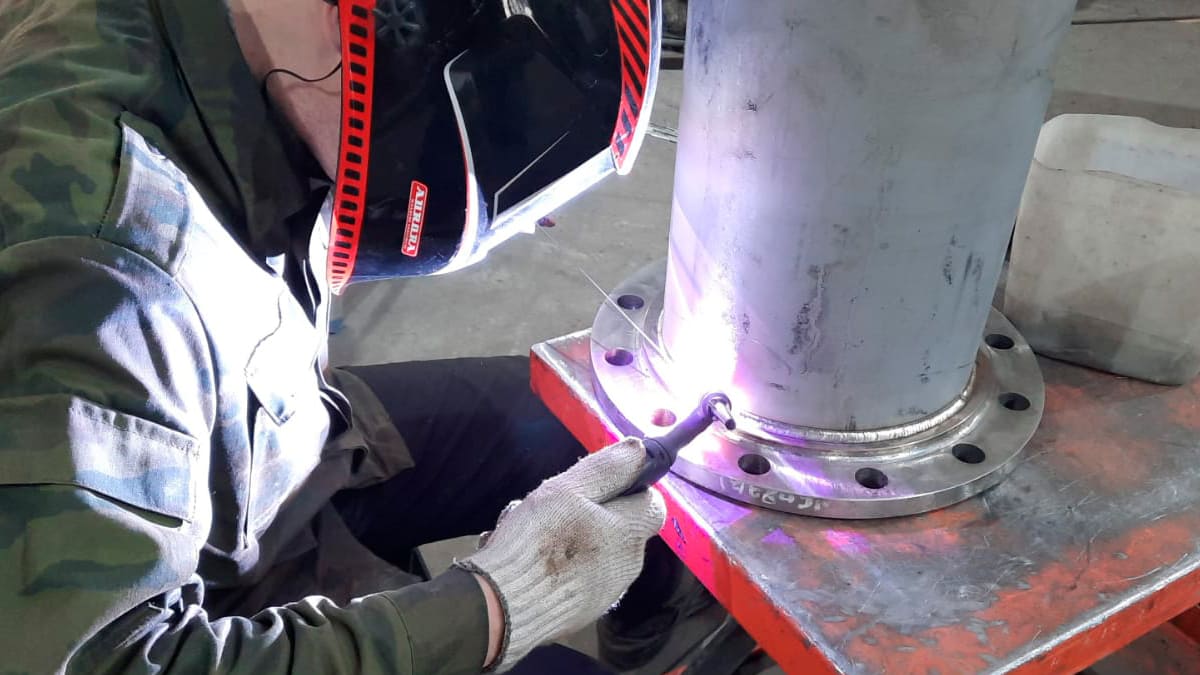

- Сварка сборочных единиц.
