Крыша и мембрана контактного аппарата
Серный проект Норильского Никеля "Утилизация сернистого газа"
Информация по заказу:
- Изготовление детали «Крыша контактного аппарата» в количестве 3 комплектов
- Изготовление детали «Мембрана контактного аппарата» в количестве 9 комплектов
- Произведенные работы
- раскрой металла
- обработка кромок
- формовка лепестков

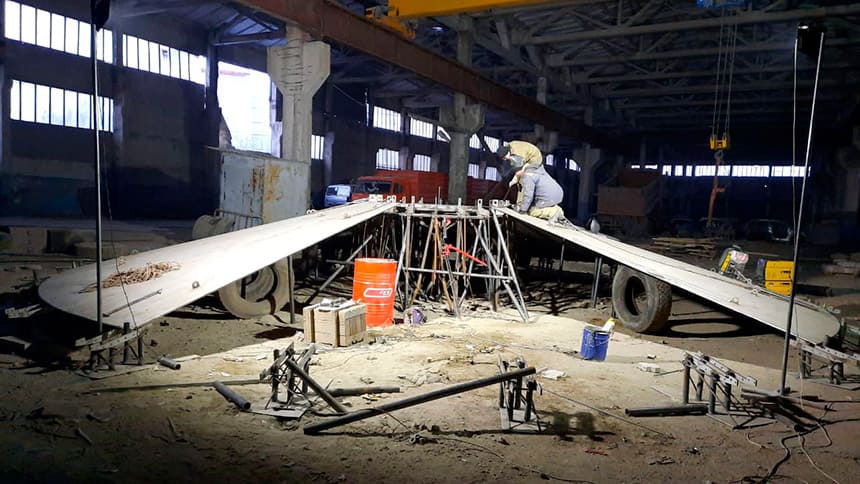

- контрольная сборка
- проектирование и изготовление упаковки, специально разработанной для этих деталей.
- упаковка готовой продукции
Как все происходило:

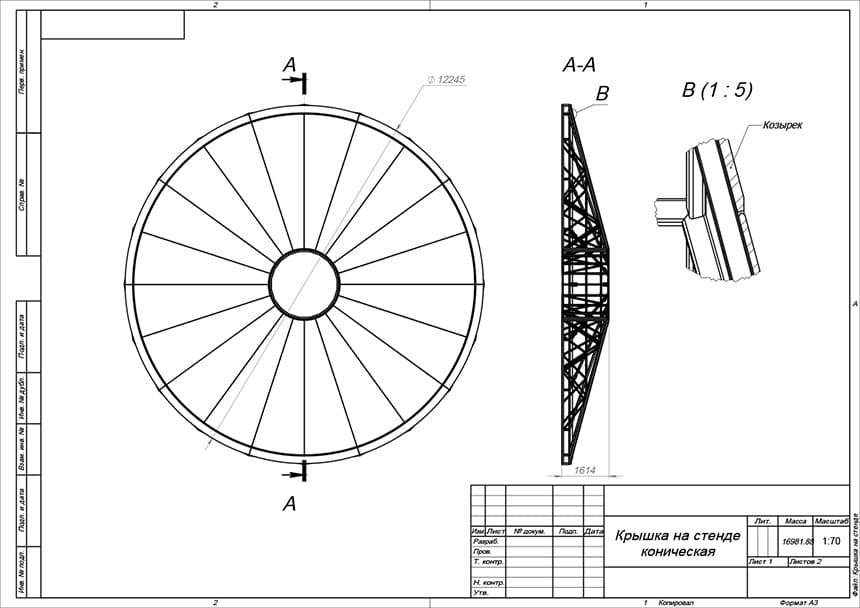

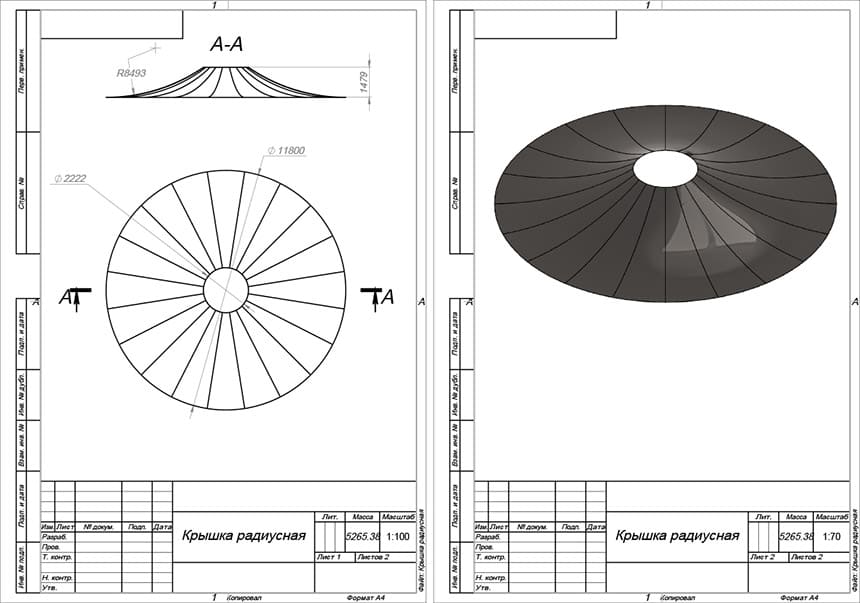

Разработка начиналась с математической модели в 3D конструкторской программе.
Кроме сложной формы у деталей очень большие габариты — размер 2х6 метров и вес от 300 до 600 кг. , поэтому пришлось создавать специально под этот заказ особый трехпозиционный пресс.
Специально для этого проекта мы создавали свои инструменты оснастку.

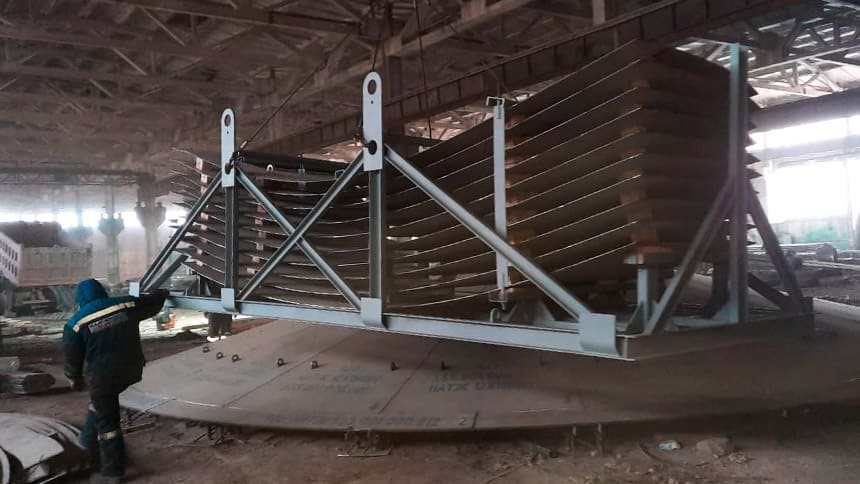

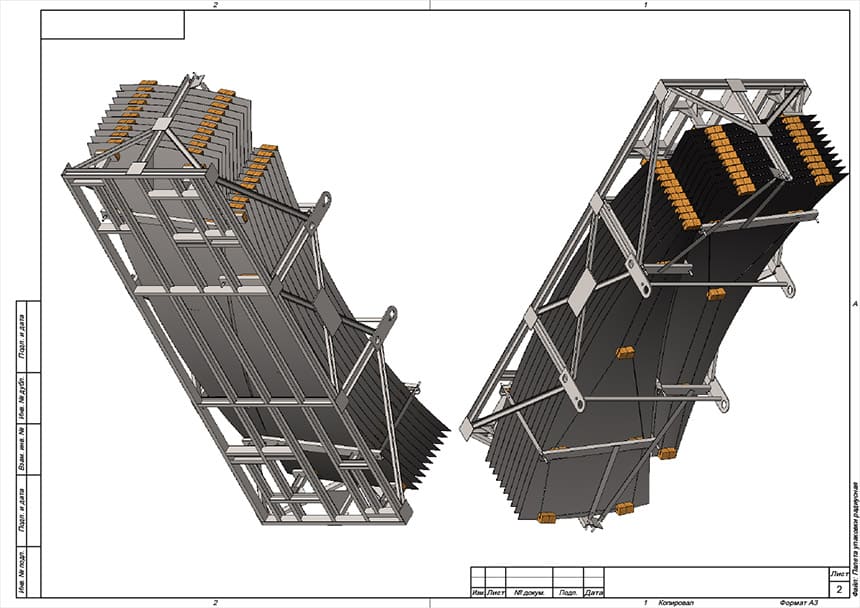

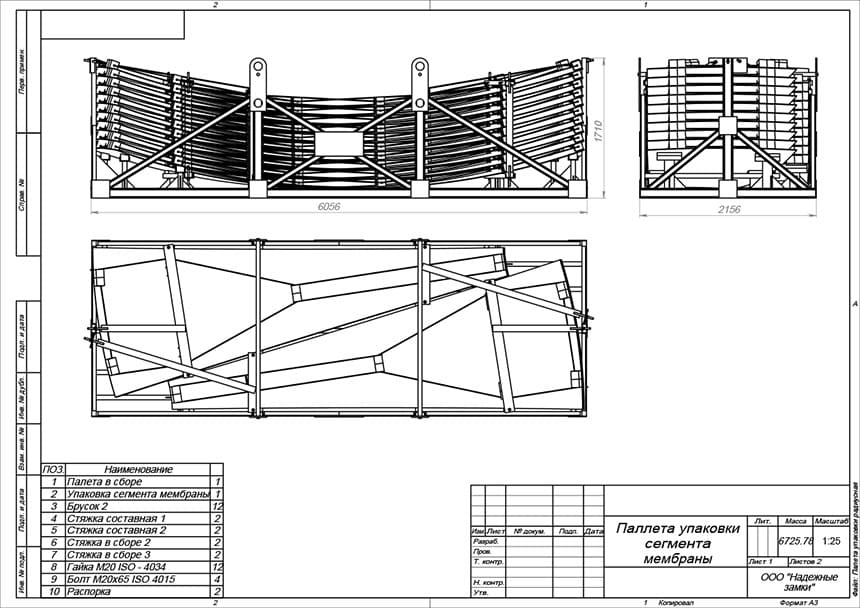

Упаковку тоже пришлось создавать специально для этих деталей.
В общей сложности пришлось обработать 240 лепестков (одна крышка состоит из 20 лепестков)
Обработано около 3 км. кромок
Все сделано из кислотостойкой нержавейки.
Результат:
Качество и сроки исполнения полностью удовлетворили нашего заказчика. Чему мы искренне рады и надеемся, что это не последний совместный проект. Нам нравятся сложные и интересные проекты.
Почему обратились к нам? Что-то подобное мы уже делали для Омского НПЗ, там было попроще, но смысл в том что никто из наших конкурентов не брался за такой проект.

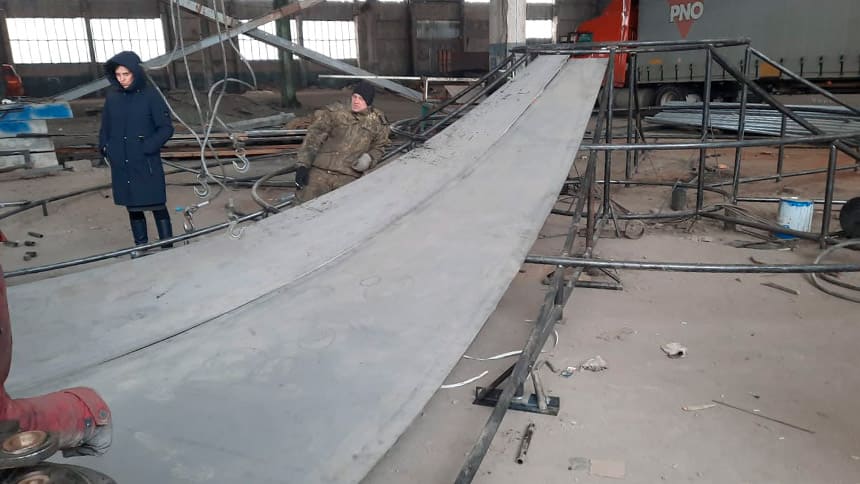

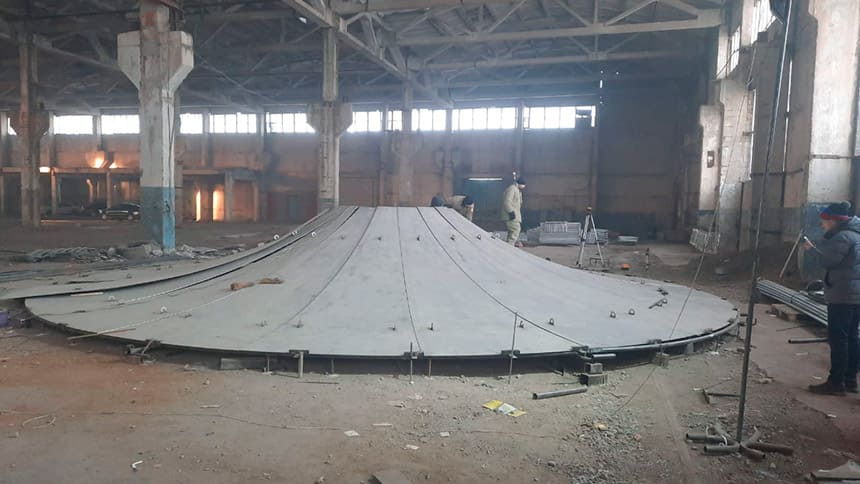

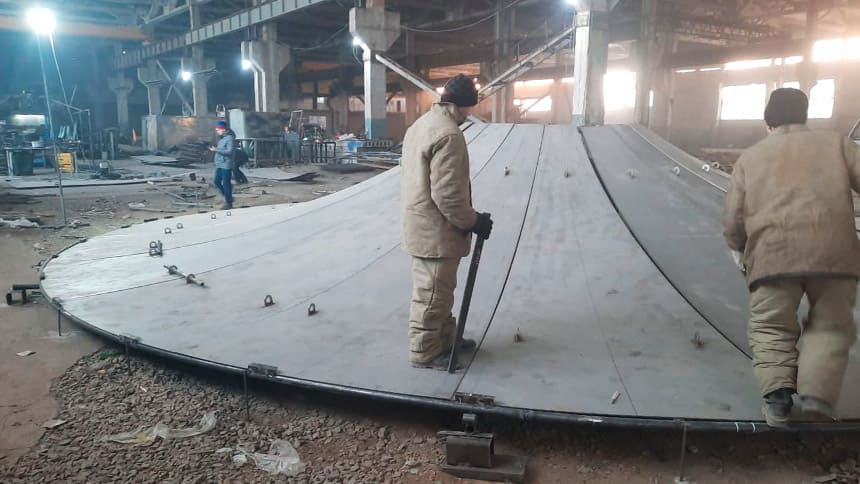

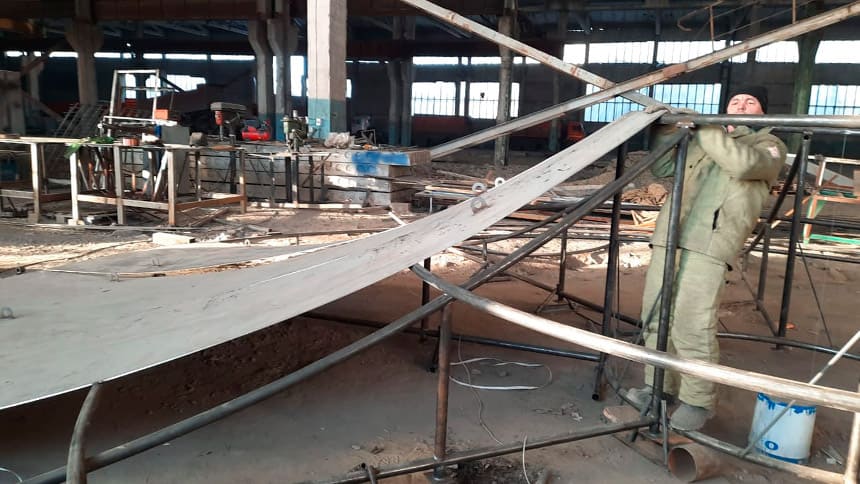

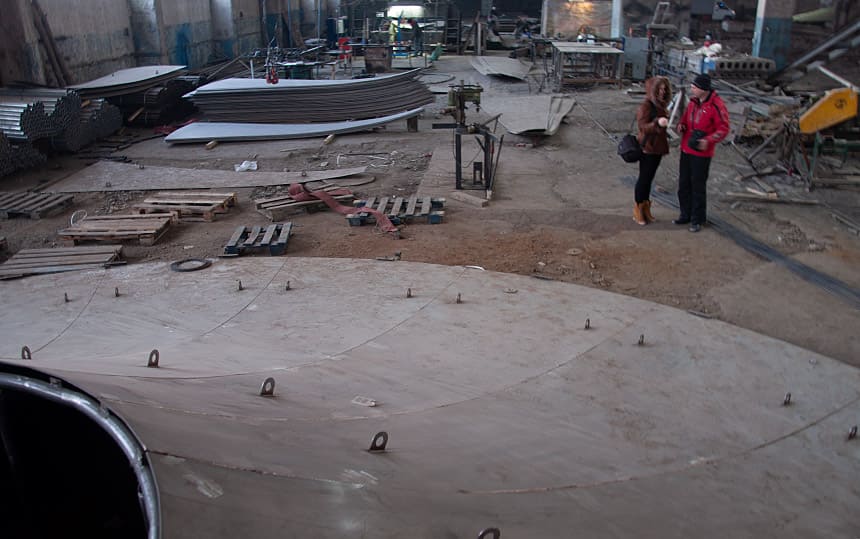

мембрана контактного аппарата

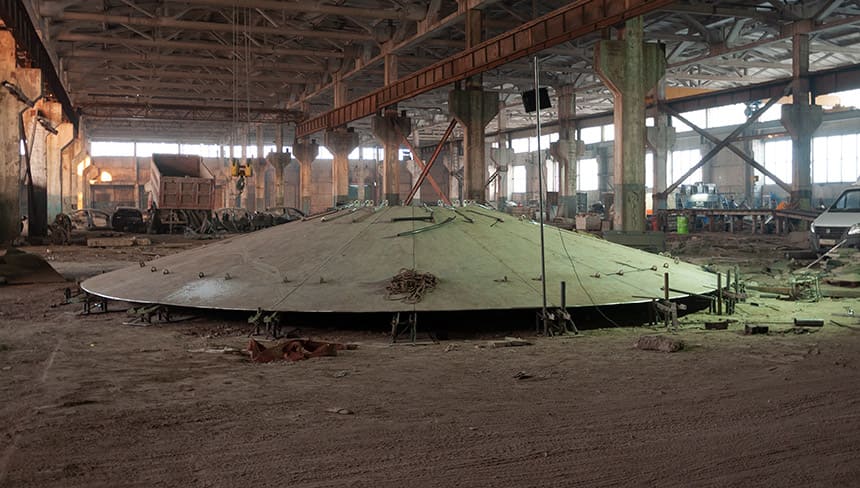

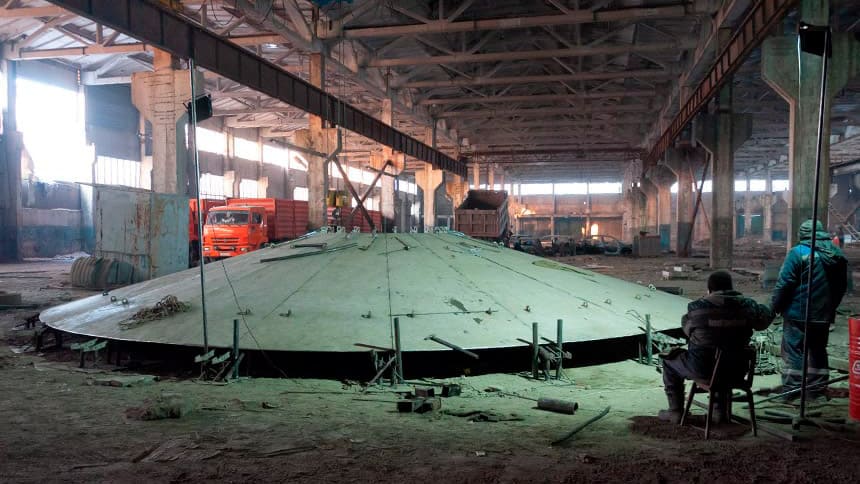

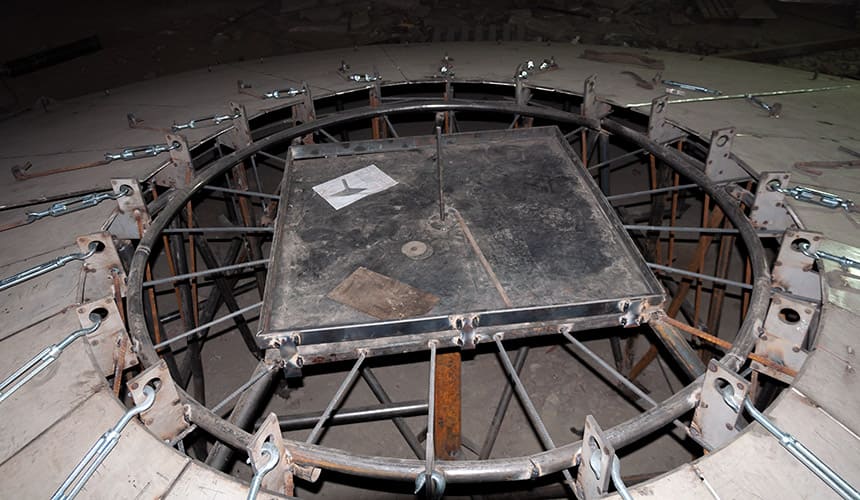

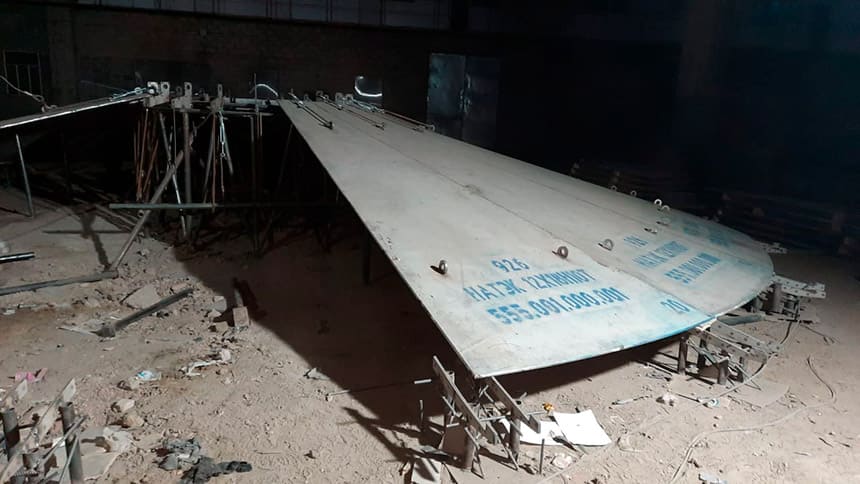

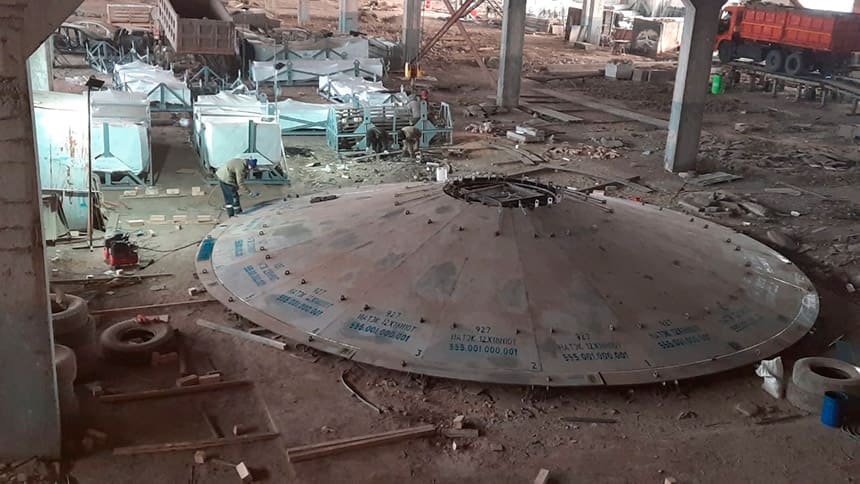

крыша контактного аппарата
- Создание видеоинструкции по сборке изделия в условиях стройплощадки
Изготовление стапеля-трансформера
- Раскрой материала
- Сварка конструкции
- Окраска
- Сборка
пресс трехпозиционный
Кроме сложной формы у деталей очень большие габариты — размер 2х6 метров и вес от 300 до 600 кг. , поэтому пришлось создавать специально под этот заказ особый трехпозиционный пресс.
